多层直线振动筛

牌多层直线振动筛

多层直线振动筛不仅能够实现多种层级的物料同时筛分，在材质的选择方便可根据物料具体的性质选择：碳钢或不锈钢材质。碳钢材质多用于不含酸碱性和食品，医药类以及化学行业的物料，但价格便宜。

多层直线振动筛不仅能够实现多种层级的物料同时筛分，在材质的选择方面也可根据物料具体的性质进行选择：碳钢或不锈钢材质。碳钢材质通常适用于不含酸碱性的物料，如一般工业领域的筛分需求，价格相对较低，是经济实用的选择。而不锈钢材质则适用于要求耐腐蚀性能的场合，如食品、医药、化学等行业，以及对高温、高湿等环境要求较高的场合。

多层直线振动筛筛分视频

多层直线振动筛主要适用行业

多层直线振动筛粒度在0.074-5mm，筛分含水量＜7%，无粘性的干式粉状或颗粒状物料，如：淀粉、芝麻、花生、大豆、活性炭、化肥、焦炭、塑料颗粒、瓜子、铁渣、塑料、石英砂、肥料、砂石、粮食、烘干砂、混凝土、饲料添加剂、石头、污水除杂、活性炭颗粒、焦炭、烟叶等。

多层直线振动筛特点

多层分级：可将2种以上的粉末或颗粒筛分开，可筛分成3-7种不同规格

双电机驱动：采用双电机驱动，产量达20吨/时，筛分效率高达96%，耗能可降低30%。

筛网倾角可调：为确保内部不残留粘性或研磨性物料，直线振动筛倾斜角度可调节。

筛网倾角可调：为确保内部不残留粘性或研磨性物料，直线振动筛倾斜角度可调节。

精准筛分：适用于粒度在0.074-5mm范围内的物料，能够精准筛分干式粉状或颗粒状物料，保证产品质量。

高效能：振动电机产生的高频振动力使物料在筛面上快速运动，有效地实现筛分和分级，提高生产效率。

材质选择灵活：根据物料性质和生产环境需求，可以选择碳钢或不锈钢材质，满足不同行业的使用要求。

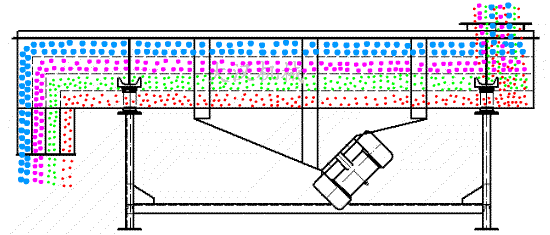

多层直线振动筛的结构和工作原理

结构

直线振动筛机主要由进料口、出料口、筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架、密封盖等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

原理

多层直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。

多层直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF520	500×2000	1	2-200	0.05-5	960	6-7	2×0.37	45-60	2140×808×848
2DZSF520		2		0.05-5		6-7	2×0.37	45-60	2199×808×878
3DZSF520		3		0.03-5		4-6	2×0.37	45	2256×808×938
DZSF525	500×2500	1		0.06-8		5-7	2×0.37	45-60	2462×808×848
2DZSF525		2		0.06-8		4-6	2×0.37	45	2699×808×878
3DZSF525		3		0.06-8		6-8	2×0.55	45-60	2750×808×938
4DZSF525		4		0.1-15		5-7	2×0.55	45	2813×808×1000
5DZSF525		5		0.08-15		5-7	2×0.55	45	2883×808×1060
6DZSF525		6		0.07-15		6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20		6-8	2×0.55	45-60	2152×1320×900
2DZSF1020		2		0.11-20		5-7	2×0.55	45-60	2219×1320×960
3DZSF1020		3		0.10-2		5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15		4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15		4-8	2×0.75	45-60	2420×1320×1160
6DZSF1020		6		0.01-15		4-8	2×0.75	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15		5-7	2×0.75	45	2203×1320×900
2DZSF1025		2		0.18-15		5-7	2×0.75	45	2269×1320×960
3DZSF1025		3		0.07-15		6-8	2×0.75	45-60	2336×1320×1030
DZSF830	800×3000	1		0.1-20		6-8	2×0.55	45-60	3080×1098×1120
2DZSF830		2		0.1-20		6-8	2×0.55	45-60	3140×1098×1180
3DZSF830		3		0.1-20		6-8	2×0.55	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20		6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20		6-8	2×1.1	45-60	3219×1340×1120
3DZSF1030		3		0.1-20		6-8	2×1.1	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23		6-8	2×1.1	45-60	2480×1520×1100
2DZSF1224		2		0.1-23		6-8	2×1.1	45-60	2540×1520×1160
3DZSF1224		3		0.1-23		6-8	2×1.5	45-60	2600×1520×1220

多层直线振动筛产品细节

多层直线振动筛生产厂家

新乡大汉是一家专业生产振动筛分设备的厂家，大汉多层直线振动筛型号有DZSF-520、2DZSF-520、3DZSF-520、DZSF-525、2DZSF-525、3DZSF-525、4DZSF525、5DZSF525、6DZSF525、DZSF1020、2DZSF1020、3DZSF1020、4DZSF1020、5DZSF1020、6DZSF1020等，可根据筛分物料特性选择碳钢、不锈钢材质。大汉厂家生产的多层直线振动筛采用先进的生产工艺和技术，具有高效筛分、精准分级的特点，适用于多种物料的筛分需求。新乡大汉致力于为客户提供优质的振动筛分设备和解决方案，如有特殊要求，我们还可根据用户的工艺要求定制不同的配置和设计。

安装调试与使用

该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。

注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后，应按以下要求检查：

1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到佳的筛分效果。

6、设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。
