摇摆筛分机

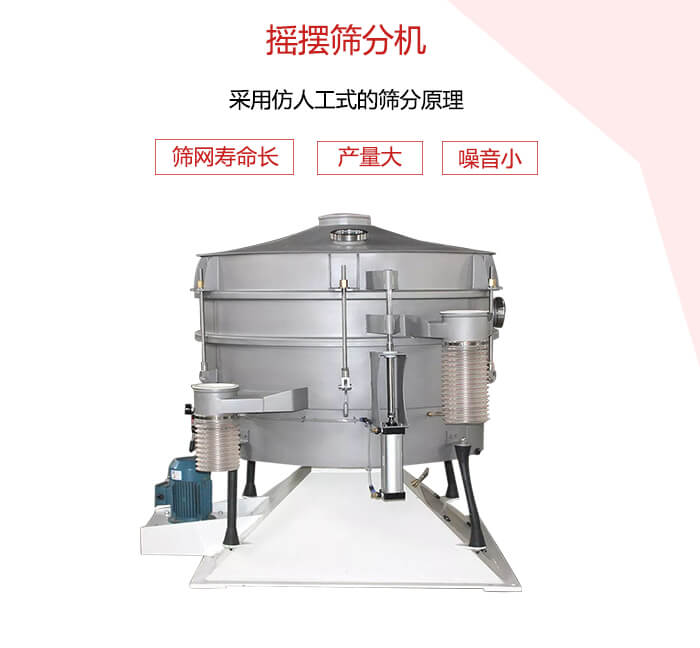

摇摆筛分机介绍

该产品采用的是仿人工式的筛分原理，相对于其他振动类的产品，该产品具有：筛网使用长久，筛分产量大，噪音小等特点。

摇摆筛分机工作原理

利用普通电机传动摆体来产生作用，使物料在筛网上呈现渐开线的摇摆筛运动轨迹，达到筛分过滤的效果，设备本身的运动轨迹为椭圆形，调整摆振体上面的径向角和切向角，可改变物料在网面上的运动轨迹，该振动设备的整体优势为：

1，产量相对高：径向角和切向角的调整可调节筛网上渐开线运动，这种运动使物料能在较小的面积上走过相对长的路，以提高筛分精度，独特的设计使物料在网上运动的着网时间相对其它筛机要长，筛分产量相对提高。

2，低转速，对一些表皮不可损坏的物料有保护作用，低转速保证了设备使用寿命，减少了维修成本，降低了设备噪音，并使设备使用起来安全。

3，积木式结构方便用户进料口，和出料口连接，无溢漏可以湿式筛分。

摇摆筛按积木式结构原理设计开发，有一刚性曲柄轴驱动，并进行了动态平衡，在可调整倾角的刚性曲柄的驱动下，圆形的筛机体可实现三位空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动，振动的参数随旋转速度，曲柄偏心度，径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小变化，曲柄的切向倾角的大小决定着物料在筛网上作圆周运动的速度，曲柄的径向倾角决定着物料从筛网中央向边缘运动的速度，切向和径向倾角的大小决定着物料在筛网上做圆周运动的速度，曲柄轴的径向倾角

摇摆筛分机技术参数

摇摆筛分机特点

1，金子塔形底座和底盘是筛机筛网基础部分，中间筛层，根据需要可进行增减。

2，主传动轴穿过轴承固定在金字塔底座中，主转轴上下有平衡块，使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。

3，筛机底座作一种即有绕筛机系统主轴公转，又有绕自向主轴自传的行星旋转运动。

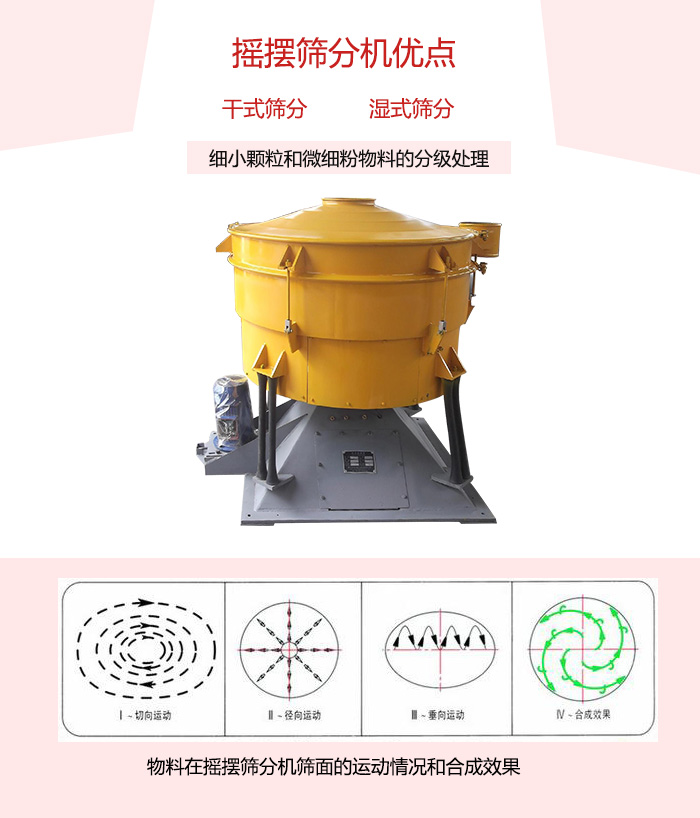

优点：

1、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障的筛分。

2、通过合理的调整筛机，粒度较大的物料在接近筛层边缘时，垂直加速度随之增加，可进一步提高筛分效率。

其全新的设计理念和独特的结构，使之成为最接近手工筛分作业的筛分机，成就了摇摆筛几近完美的筛分效果，具有广阔的应用前景。从筛机振动体的动行轨迹来看，摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性，使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分，也可用于湿式筛分，广泛用于矿业，建材，冶金，铸造，磨料，化工，轻工，医药，食品等行业对粗细物料的分级处理等作业。

摇摆筛分机适用范围

	粒子	燕麦仁14目、决明子16目、玉米碎16目、大米12-14目、黑豆5目、红豆5目、大豆6目、大麦8目绿豆10目、荞麦12目等。
	粉末	药粉一般60目，粗40目，口服60-80目，中药面膜100-120目，炸鸡粉10-30目，玉米粉30目，杏仁粉30-40目，面粉50- 60目、米卷60目、五谷杂粮30-40目、三七粉80-100目、珍珠粉120-150目、松花粉80-120目、咖啡粉100-120目等。
	液体	过滤豆浆、蜂蜜60-120目，过滤药渣、汤渣、茶水80-150目等。
	其他	胡椒6目、虫粪筛30目、猫砂30-40目、蝴蝶面50目、胡椒籽8-10目、沙画80-120目、食用油、机械油渣150-200目、黄粉虫制作蛋筛12目等

摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作，并可方便地多层叠加使用。摇摆筛为全封闭结构，基本不存在物料粉尘外溢，造成污染的现象，并可方便地加设干燥，冷却，除尘，清洗等辅助设施。适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、粮业、盐业、粮食等颗粒、粉粒相关行业的干湿式筛分，液固分离废水筛滤回收等场合人。
