圆形摇摆筛

圆形摇摆筛产品简介

圆形摇摆筛模拟人工运动原理，同时具备平面圆周运动、向上抛物运动，物料在筛面呈现渐开螺旋线运动，物料与筛网精密接触，可同时进行多达6种粒径的分级，实现99%的分离精度。圆形摇摆筛产量是普通筛机的3-5倍，筛网使用寿命也是常规筛分设备的5-10倍，适用于精细和超精细粉末与微粒物料的筛分，特别适合难处理、高产量的物料。

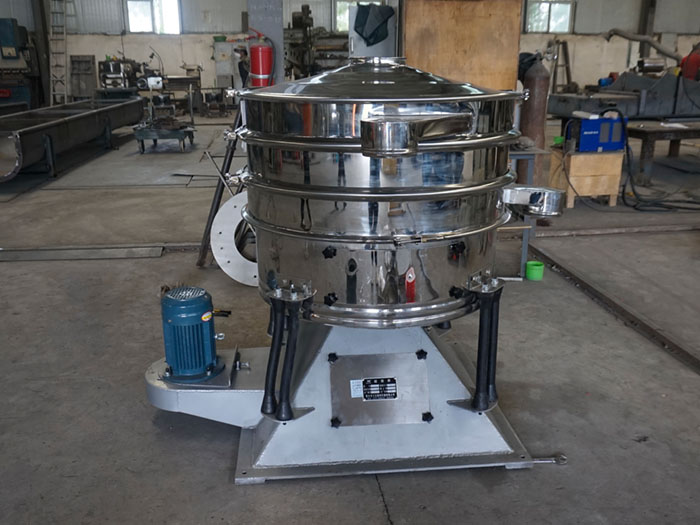

圆形摇摆筛图片

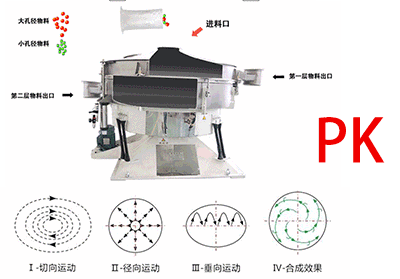

圆形摇摆筛工作原理

圆形摇摆筛结构原理

ybs圆形摇摆筛基本的回转运动与人工筛分相类似，接通电源后筛体启动，筛箱在振动装置的驱动下作近似圆周运动，此时筛箱带动整个筛面做周期性运动，筛面上的物料随着筛箱在筛网上做定向跳跃式运动，在此过程中，小于筛网孔径的物料落到筛网下层，从下出料口排出，大于筛网孔径的物料从上出料口排出，中间层则从中出料口排出，以此来完成整个筛分工作。通过调整圆形摇摆筛径向角和切向角，可改善其筛分效果。

圆形摇摆筛的筛分方式

1、回旋式逆向筛分：原材料筛分由细→中细→中→粗的方法筛分，粗物料起到一定的清理网孔的作用。

2、双倍处理筛分：进入筛机的物料均匀地分配到两个层面上，使每台筛分机的处理工作能力提升近一倍，每台筛机当两台用。

3、组合式筛分：普通筛分+回旋式筛分，提高单台筛机的使用率。

4、回旋式筛分：两层同样孔径的筛网，让筛过一次的物料再次筛分，以达到更高的筛分精度。

圆形摇摆筛特点

1、仿人工摇摆筛分，料在筛网平台上是位移运动，物料着网时间通常在85%以上，筛分效率可达95%以上。

2、筛网直径从600mm-2900mm，处理面积范围为0.28-6.4平方，物料通过率可达99%，产量可达40吨/时，是普通振动筛的5-10倍。

一台机器抵多台使用，产量是普通振动筛的5-10倍，

3、每层筛网下采用防堵设计，并在筛分过程中可根据物料特点加装多达5种清网装置，如：清洁球、独立齿轮驱动的毛刷清洁、喷气清洁以及喷气/毛刷组合清洁系统。部分采用或全部为喷气清洁的筛分系统通常用于粘性较大的或是带静电的产品，保证筛网不堵孔。

4、摇摆筛是轻微的椭圆摇摆运动，不存在高速振动，对物料影响很小，不会破坏物料形状，颗粒状结晶物料也可筛分。

5、自带气密和真空设计，不需要任何空气净化或粉尘收集辅助装置，防尘效果好。

圆形摇摆筛与普通振动筛的区别

圆形摇摆筛	普通振动筛
椭圆摇摆（模拟人工）	高速振动筛分材料
不损坏材料	可能会破坏材料
准确度高达 95%	精度50%-95%（不同物料）
无跳动，磨损少	敲打筛面，筛网磨损严重

圆形摇摆筛型号及参数

型 号	直径（mm）	筛面面积（m²）	入料粒度(mm)	筛分粒度(mm)	处理能力（t/h）	振幅(mm)	电机功率（kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

圆形摇摆筛结构

圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

1、直连式振动装置不同于普通振动筛。该装置通过皮带与电机和传动装置相连，通过电机的反向运动，筛分柔和，不破坏材料的形状和特性。

2、筛网的设计加长了筛分直径，延长了物料在筛面上的停留时间，从而提高了筛分效率和精度。与普通振动筛相比，筛分效率提高1-5倍，精度提高90%。%-99%。

3、网框采用一次成型冲孔设计，中间设计拖网板，保证筛网受力均匀，达到提高筛网使用寿命的目的。

4、清网装置有弹跳球清网装置、旋转毛刷清网装置、超声波清网装置三种，确保筛孔不被堵塞，用户可根据自己的情况选择需要。

5、振动电机安装在筛机外侧，更便于后期维护和检修。

6、低频工作（转速在180-280之间），与传统筛机相比，使用寿命提高10倍以上，降低了维修成本，节省了维修时间。

7、金字塔形底座和底盘是筛机的基础部分，中间筛层，根据需要可进行增减。

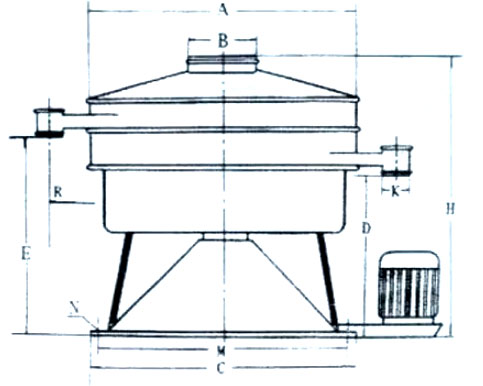

圆形摇摆筛外形尺寸

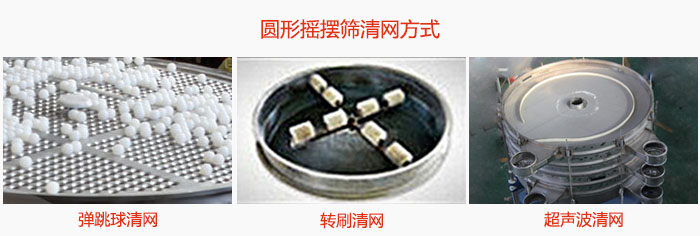

圆形摇摆筛清网装置

弹跳球清网装置：形状为圆形，材质可分为橡胶材质与硅胶材质两种。其工作原理是均匀的分布在托球板上，一般十公分内分布5-8个。筛机在振动筛分的同时弹跳球也随之跳跃击打筛网，从而起到清网的目的。

转刷清网装置：是由两组圆柱形硅胶组成（个数和筛框直径有关），将旋转刷安装在筛框中心位置，有联轴器连接，启动筛机时旋转刷同时启动，从而对筛框底部进行清网的工作。

声波清网装置：该装置是利用超声波系统对筛网进行清网工作。其主要组成部件有超声波电源、换能器与超声波网架组成。其原理是通过超声波电源将常规用电转换为18KHZ高频电能，通过换能器作用在网架上，从而解决高精细物料的清网与筛分工作。

圆形摇摆筛应用

圆形摇摆筛适合圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料，适用于进料粒度从1微米到20毫米的应用，特别适用于细、脆、轻等难于筛分的产品，广泛应用于食品、医药、化工和高性能材料（塑料）和矿物，该设备能够筛选10公斤/小时到50吨/小时的处理量，具体取决于产品、网眼尺寸和进料流量机器。
