ZSG矿用振动筛

ZSG矿用振动筛介绍

ZSG矿用振动筛用于在破碎过程的不同阶段对物料进行分选和最终产品的分离，专为采石场筛分石料的设备，也可供选煤、选矿、建材、电力及化工等行业。

大汉ZSG矿用振动筛提供单层、双层和多层配置，可用于不同类型的筛网，如格栅、穿孔板、聚氨酯筛网，更换方便，使用寿命长。

矿用振动筛适用行业

金属、冶金矿业：矿石、电磁性材料、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

其它行业：建材、电力、木业及胶合板、再生行业等行业对精细物料的分级处理等作业。

石料生产线

筛分砂石

矿用振动筛产品特点

1、动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同生产环境需要。

2、筛面有金属编织网、棒条、冲孔等多种形式，筛面既有单层结构也可多层布置，满足不同筛分作业要求。

3、结构简单易操作，外型美观，整机刚度与各部强度大，相对能耗少，筛分效率高。

4、相对体积小、重量轻，单位设备体积和重量处理能力大，便于系统工艺布置。

5、筛面结构与类型模块化设计，更换方便，可满足不同环境作业需要。

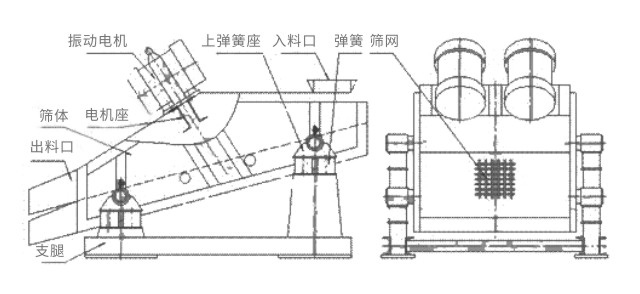

矿用振动筛结构组成

矿用振动筛主要由激振器、筛体、筛网、减振装置及座架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

减振装置安装方式一般为座式，电动机可以安装在筛框的左侧，也可安装在筛框的右侧。

矿用振动筛工作原理

矿用振动筛设备原理

矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列高效重型筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

矿用振动筛技术参数

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	配用电机
	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5
