方形摇摆筛

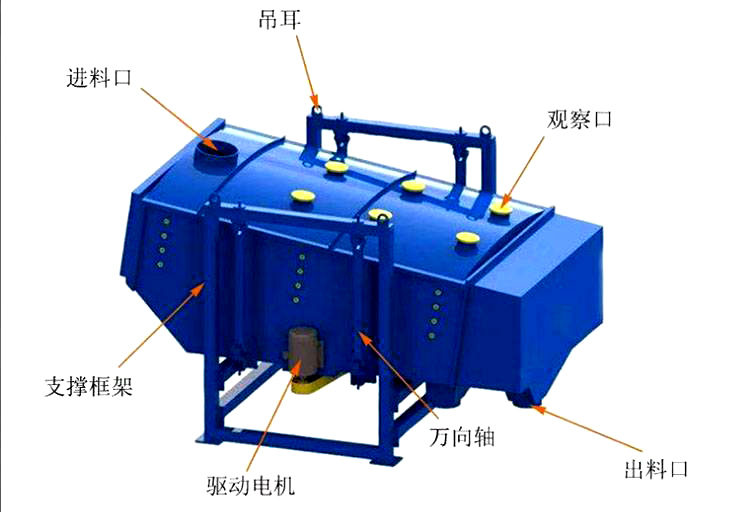

方形摇摆筛介绍

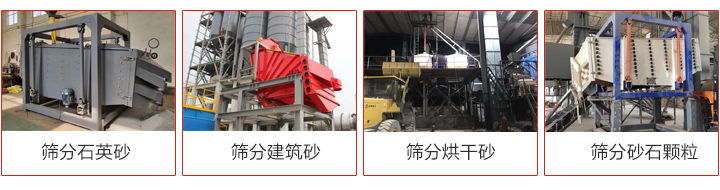

方形摇摆筛筛分机制砂现场

方型精密摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备，它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。

通过方型精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分之目的。

方形摇摆筛工作原理

方形摇摆筛的工作原理为:摇摆筛启动后，设备摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱和筛面连体作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间，小于筛孔的物料通过筛孔落到下层，成为筛下物，大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出，最终完成筛分工作。

方形摇摆筛技术参数

型号	有效筛分面积（m²）	功率（KW)	筛面倾角（º）	层数	回转频次(r/min)	筛箱行程（mm)
FYBS1030	3	3	5-8	1-5	180-260	25-60
FYBS1036	3.6	3	5-8	1-5	180-260	25-60
FYBS1230	3.6	4	5-8	1-5	180-260	25-60
FYBS1236	4.32	4	5-8	1-5	180-260	25-60
FYBS1530	4.5	5.5	5-8	1-5	180-260	25-60
FYBS1536	5.4	5.5	5-8	1-5	180-260	25-60
FYBS1830	5.4	7.5	5-8	1-5	180-260	25-60
FYBS1836	6.48	7.5	5-8	1-5	180-260	25-60
FYBS2030	6	7.5	5-8	1-5	180-260	25-60

方形摇摆筛特点

1.圆形积木状的拼装结构，便于拆、装，出料口360度旋转。

2.该设备采用防堵设计，可适用于是筛分难度大的超精细粉末，采用5中不同的清洁方式对筛网进行清理。

3.密封性的结构将作业声响降至比较低，分贝低至75分贝！

4.方形摇摆筛采用柔和的摇摆形式进行筛分，可有效保护毛料物质的颗粒原状不被破坏，特别适用于易燃易爆易静电的物料。

适用物料

化工(化肥、树脂、三聚氰胺、纯碱等)

食品(淀粉、食盐、砂糖、奶粉等)

冶金、非有色金属、有色金属、磁性材料等

方形摇摆筛和圆形摇摆筛区别

1，工作原理不同



方形摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。

圆形摇摆筛是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成。

不同的摇摆筛其有不同的工作原理，新乡大汉为你提供各种型号选择。

2，针对物料不同

方形摇摆筛可用于化工 冶金 矿业 饲料业 食品等多个行业。尤其适用于重碱 食盐、树脂、复合肥、大小颗粒尿素、饲料、还原铁粉、氧化锆、陶粒、重晶石等。

圆形摇摆筛用于化工、医药、食品与香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、木业及胶合板、再生行业等行业对精细物料的分级处理等作业。

物料是选择筛分设备的标准，所以在选择的时候还是要结合，物料进行选择的。

3，筛分精度不同

方形摇摆筛是物料垂直进入筛面然后平降所以对300目以下物料具有的筛分效果。

圆形摇摆筛是仿人工筛选动作可对600目以下物料进行有效筛分工作。

不同的物料的精度，就要对应使用相应的筛设备。
