圆振动筛

圆振动筛产品简介

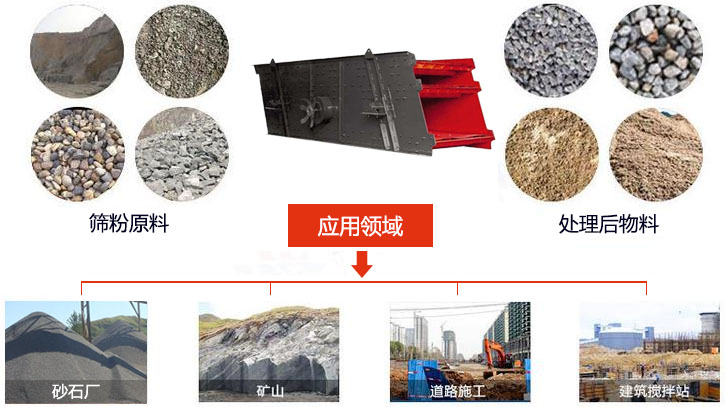

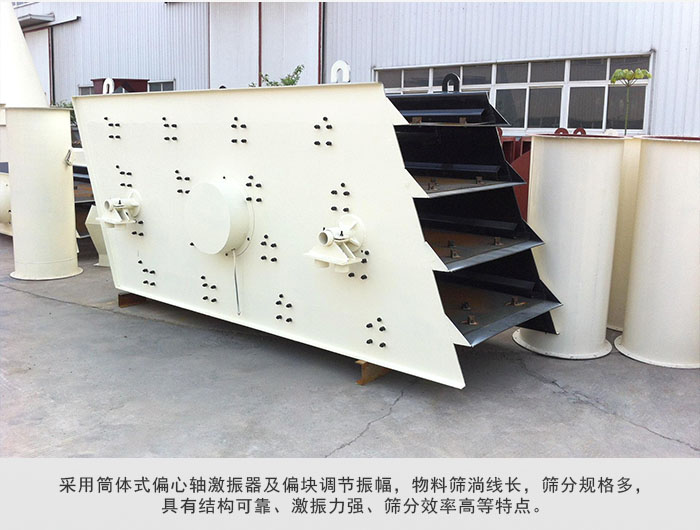

圆振动筛是一种新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

圆振动筛原理

圆振动筛是利用普通电机外拖振动器，使筛体沿激振力方向作周期往复性振动，物料在筛面上作圆运动，从而达到筛分目的。

关于“圆振动筛工作原理及特点”详解：//www.bradle-mr.com//www.bradle-mr.com/question/news_1116.html

圆振动筛型号和参数

型 号	筛面参数				给料粒度（mm）	处理量（t/h)	双振幅（mm）	电动机		单点动负荷(N)	动负荷(N)
	层数	面积（m²）	倾角（度）	孔径（mm）				型号	功率(kw)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

圆振动筛结构

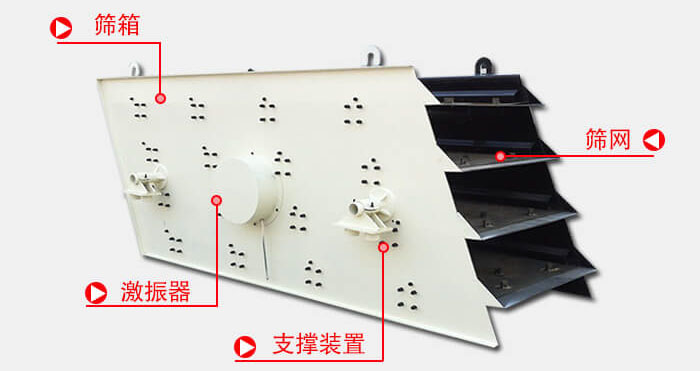

圆振动筛主要由筛箱、筛网、振动器轴承、屏幕、扣板及减振弹簧等组成。

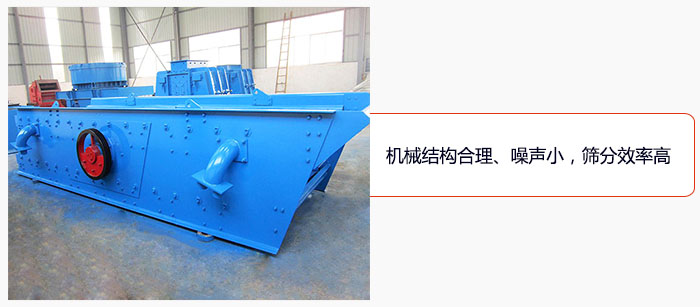

圆振动筛特点

1）处理能力大，筛分效率高。

2）振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。（轴承温升小于35°）。

3）振动器整体拆装，维护、更换方便，大大缩短了检修周期。（更换振动器只需1～2小时）。

4）圆振动筛的筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

5）筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。

6）电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

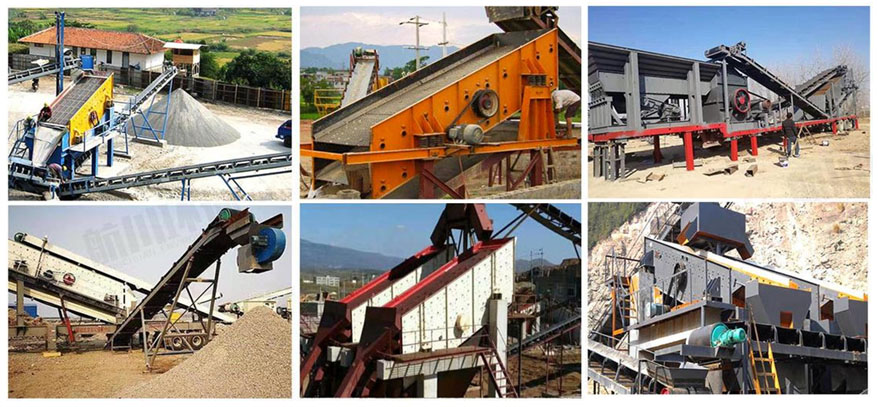

使用现场
