515直线筛

DZSF系列515直线筛

DZSF-515直线筛（宽）500mm×1500mm（长），体积小移动方便，价格便宜。大汉直线振动筛厂家可为客户量身定做特殊要求的直线振动筛（单层或多层)。515直线振动筛按材质分为304不锈钢材质和碳钢材质。

大汉公司生产的DZSF系列515直线筛是与中国矿业学院联合设计制造，多年来我厂工程技术人员广泛听取用户反馈信息，不断对产品设计进行改进，多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

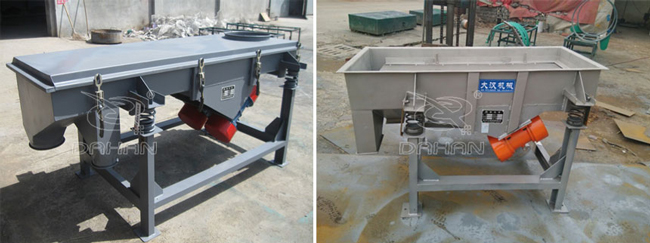

515直线筛细节展示

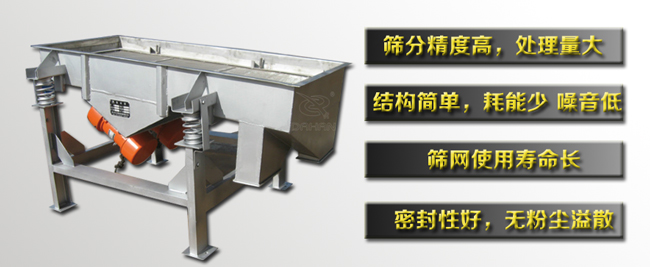

515直线筛工作特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

515直线筛主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

515直线筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

525-------------------------------筛面尺寸（500mm宽x2500mm长)

3----------------------------------一层(三层筛网四个出料口)

P----------------------------------(普碳钢)钢板材质

515直线筛筛分原理

DZSF系列直线筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm.

515直线筛主要技术参数和外形尺寸

515直线筛结构说明

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
