双层直线振动筛

双层直线振动筛砂土筛分现场视频

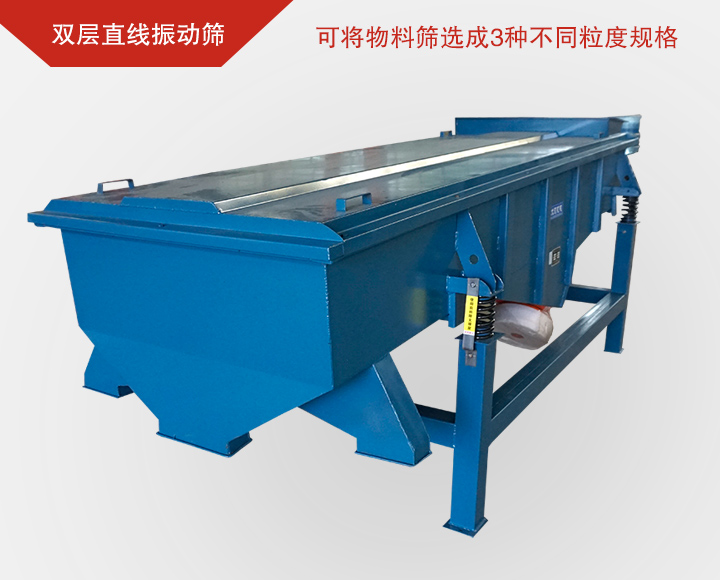

双层直线振动筛介绍

双层直线振动筛为2层筛网、3个出料口的双层振动筛，可以一次性将一种物料分选成3种不同粒度规格的成本，分选效率可达96%以上，大汉双层直线振动筛可选用碳钢、不锈钢材质，适合筛分400目以内的无粘性干式粉末及颗粒物料，具有效率高、产量大、耗能低等特点。

双层直线振动筛的出料口可以做成圆形，也可以预留除尘口，可以接风机管道，出料口方向也可以根据需要制定，向左，向右，向下，向前均可以。

双层直线振动筛筛分原理

双层直线振动筛采用双振动电机驱动，当两台振动电机做同步、反缶旋转时，振动电机偏心块所产生的激振力在平行于振动电机轴线的方向相互抵消，在垂直于振动电机轴线的方向重叠为一合力，因此振动筛机的运行轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力下，物料在筛面上被抛起跳跃式向前做直线运动，通过各不同层次筛网筛分多种规格的筛上物、筛下物，又从不同的出料口排出，流入料仓或盛料筒，从而达到对物料进行筛分的目的。

双层直线振动筛工作特点

1、双层筛网，3个出料口，可将一种物料分选成3种不同的粒度规格，分级精度可达96%以上。

2、双电机驱振，处理量大、耗能低，每小时可处理20吨粉状或颗粒物料。

3、全封闭结构设计，筛分过程中不会出现大量粉尘和物料的飞溅、撒落现象，改善工作环境。

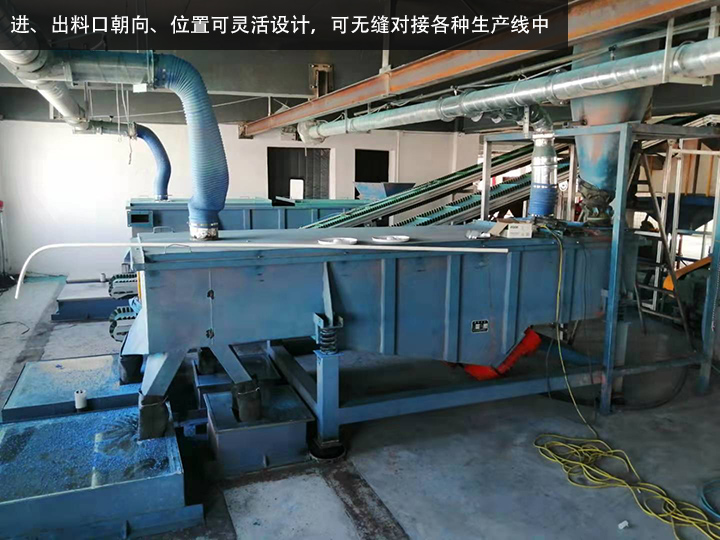

4、高度/倾斜角度/除尘口及进、出料口可按需设计，可无缝对接各种生产线、生产工艺等。

双层直线振动筛规格与参数

型    号	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公称尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
筛面倾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°
振    幅	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5
层    数	1--6	1--6	1--6	1--6	1--6	1--6
功率(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1.5)

双层直线振动筛型号说明

D---电机(振动源)

Z---直线(运转轨迹)

SF--筛分机

525-筛面尺寸（500mm宽x2500mm长)

2---双层(2层筛网3个出料口)

P--(普碳钢)钢板材质

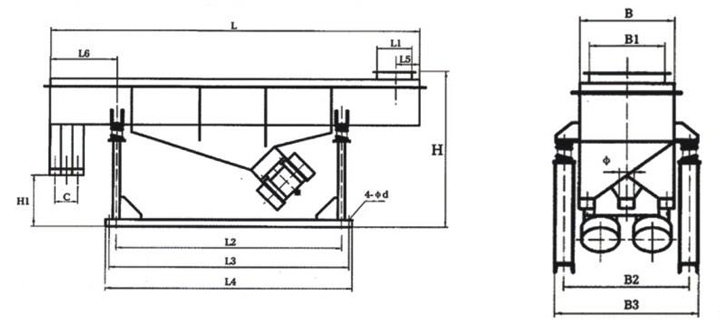

双层直线振动筛图纸

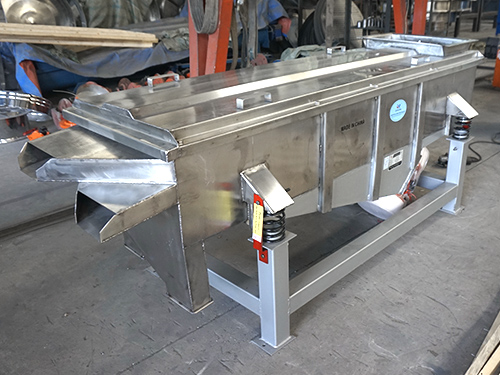

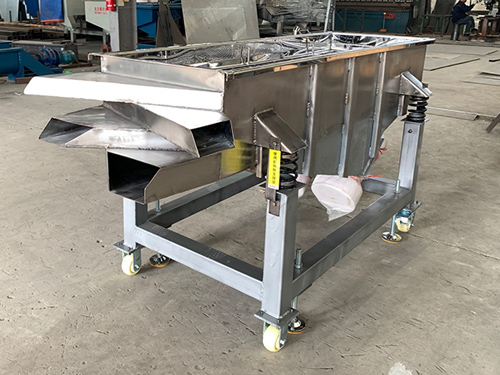

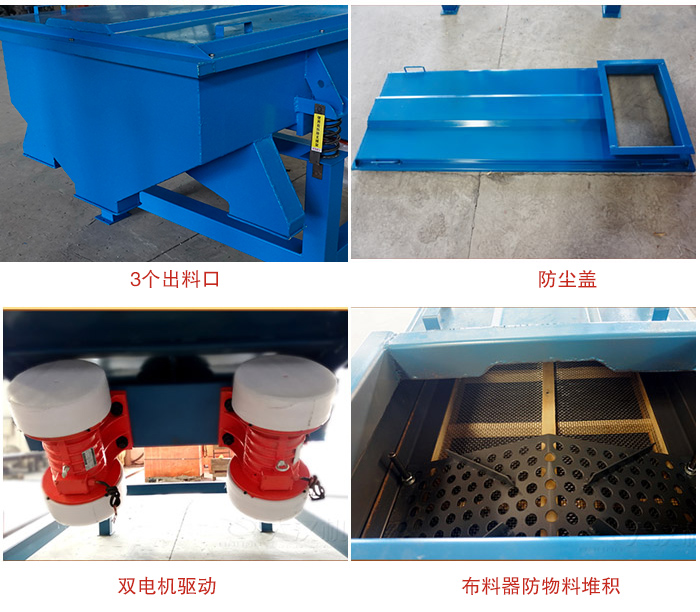

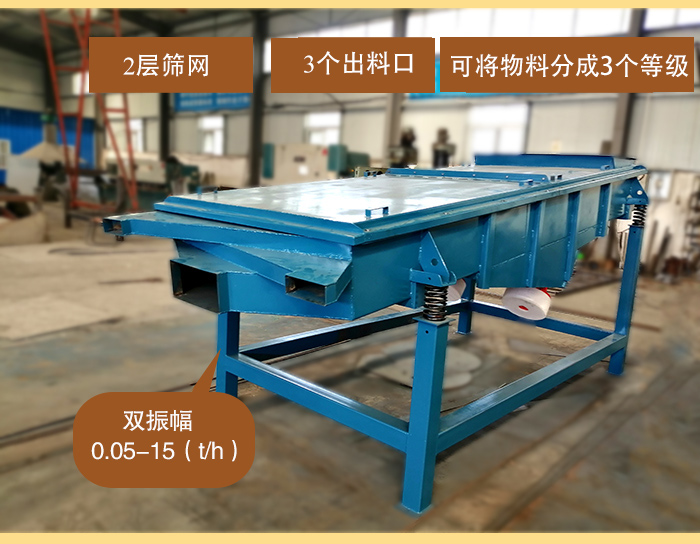

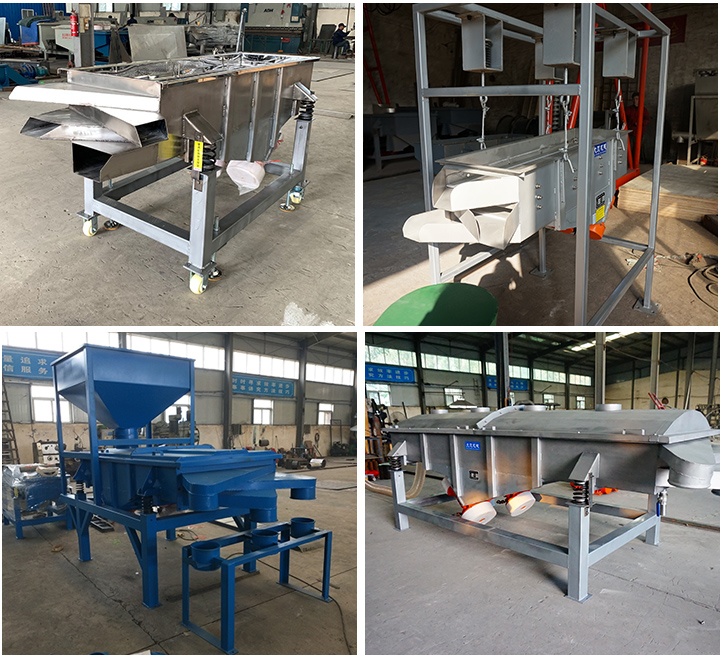

双层直线振动筛细节展示

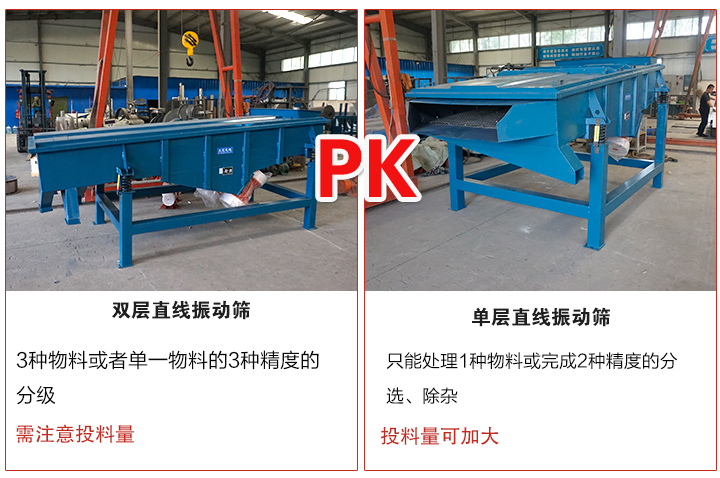

双层直线振动筛和单层直线振动筛区别

1、产量不同

双层直线振动筛的处理量是由筛面长度和宽度决定的，所以单层设备的产量会高于双层设备。

2、适用物料不同

单层直线振动筛针对一种物料的筛选工作，双层振动筛可以针对2种物料或者单一物料的3种精度的筛分工作。

3、价格不同

对于相同型号的振动筛，双层振动筛在设计上和生产成本来说都会高于单层振动筛。

4、投料方式的不同

单层直线振动筛只是处理一种物料，所有投料时可以适当加大，而由于双层直线振动筛同时处理多种物料就是需要在投料时注意投料量。

双层直线振动筛主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

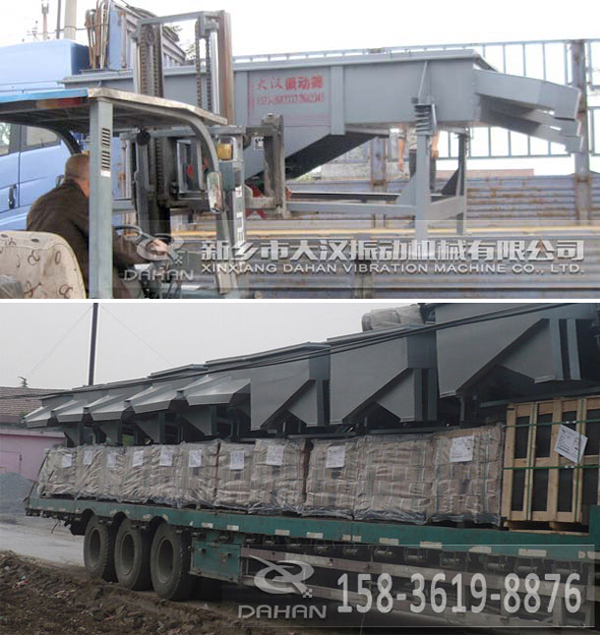

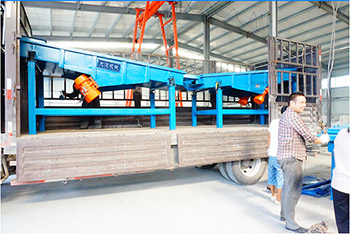

双层直线振动筛发货图片
