1500型振动筛

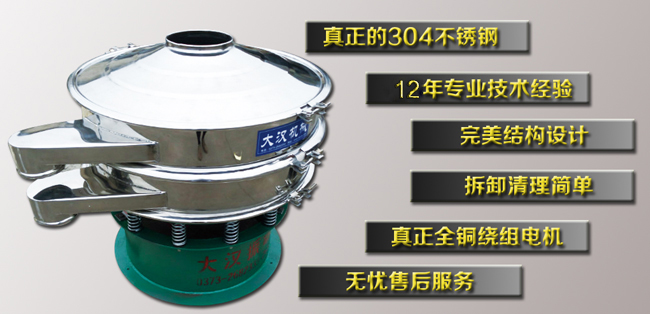

Φ1500型振动筛为1500mm直径单层两出口不锈钢材质旋振筛.网架采用子母网分离结构,底座为碳钢材质。

关于“​振动筛”：

是所有振动筛分设备类产品的总称，确切的讲圆形的振动筛根据国家相关标准叫“旋振筛”，由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。

振动筛的​工作原理：

直径1200mm型振动筛由直立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面进行筛分。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

关于“大汉牌振动筛”：

大汉"DH系列振动筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果更加优越,采用"通用"新型动力激振器,三维动力更加突出,适用范围更加广泛。

"大汉"振动筛的特点：

☆ 效率高、设计精巧耐用，粉类、粘液均可筛分。

☆ 换网容易、操作简单、清洗方便。

☆ 网孔不堵塞、粉末不飞扬、可筛至400目或0.028mm。

☆ 杂质、粗料自动排出，可以连续作业。

碳钢振动筛使用的行业：

化工行业：树脂、涂料、油漆等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理：废油、废水、染整废水、助剂、活性碳等。

“大汉”振动筛代号示意图：

1200mm振动筛结构图与技术参数：

“大汉”振动筛的安装与调试：

⑴设备应有稳定的基础。当设备安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。

本机只需三相开关一只(备注:好使用电气控制盘)，用蛇皮管穿线，将电机接至电源即可，注意电气控制盘应悬挂安装于墙上。

⑵设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。

⑶开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。

⑷当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。

⑸调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
