直线筛选机

直线筛选机介绍

直线筛选机采用双电机驱动，物料沿筛面直线运动，适用于粉末和颗粒的安全筛分、分级和除尘，可用于湿法、干法和研磨应用，非常适合食品、化学、制药、磨料、采矿和化肥等行业。

直线筛选机有单层、双层和多层筛网可供选择，一次操作可完成7种不同规格的分级，网孔尺寸范围从3/8英寸（10毫米）到400目（38微米），可提供500mm至1500mm宽和1500至4000mm长的筛分面积处理能力可达20吨/小时，可根据客户要求定制。

直线筛选机视频

直线筛选机适用范围

直线筛选机具有边筛选边输送的能力，常用于容器灌装和安全筛分，防止可能导致后续加工或质量控制出现问题的结块、过大产品或大颗粒，。另一个常见的应用是将料斗与筛网相结合，从料斗中卸料、去除细粉并将材料送入检测台，从而提高检测效率。

成功用于：

粗分级 - 分级不需要极高尺寸精度的散装材料

精细分类 - 为小于 3 毫米至 50 微米的粒度提供高精度

除尘 - 用于去除尺寸过小的粉尘或颗粒

除杂 - 用于去除超大颗粒、杂质和其他异物等。

分离 - 从细料中去除粗料，或用于同一产品不同粒度的分离。

直线筛选机工作原理

直线筛选机工作原理视频

物料进料：待筛选的物料通过进料口进入筛箱。物料在筛箱内均匀分布，形成一个物料层。

筛分过程：振动力使筛箱和筛网产生上下振动，物料层在振动的作用下进行筛分。较小的颗粒通过筛网的孔径落入下方的下料口，而较大的颗粒则滞留在筛网上方。

分级出料：根据需要，直线筛选机通常配备多层筛网，不同层次的筛网可以实现对物料的多级分级。不同粒度的颗粒通过不同层次的筛网进行筛分，从而实现精确的分级和分类。

出料口：经过筛分后，颗粒根据大小从不同的出料口排出。较细的颗粒从筛网下方的细颗粒出料口排出，较粗的颗粒从上方的粗颗粒出料口排出。

直线筛选机特点

1、直线筛选输送：均匀的直线输送动作，由双振动电机驱动。物料被抛在丝面上作直线运动，同时完成多层分级和平行输送。

2、筛分效率高：主要用于去除异物并将产品分离成不同的粒度规格，目数范围为 3/8 英寸（10 毫米）至 400 目（38 微米）。

3、多层系统：可实现多层同时筛分，一次作业可同时筛分2-7种不同等级的物料。

4、筛选量大：筛分区域宽度为500毫米至1500毫米，长度为1500至4000 毫米，产量高达20吨/小时。

5、可调节：独特的网格结构，无混合、交叉现象， 可调节筛面倾斜角度，平衡筛网精度和产量，效率可达96%。

6、无粉尘：全封闭结构可保证筛分过程中无粉尘污染，可用于流水线生产中的自动化作业。

直线筛选机参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

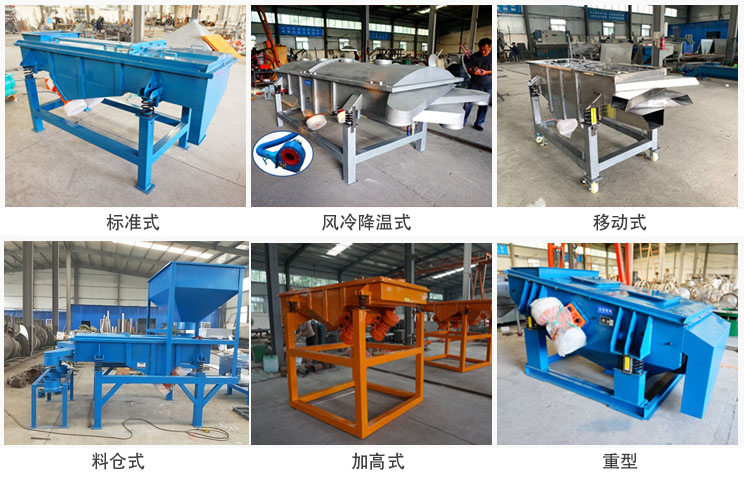

直线筛选机定制

直线筛选机可根据实际使用要求进行设计定制，如在入口处增加分配器、入口形状（圆形/方形/管状）、出口尺寸和高度。 另外，还可以根据不同行业和现场的要求进行特殊定制：

风冷式：适用于高温物料，有效降低物料温度后进行筛分。

可调节式：根据物料筛分工艺调整直线振动筛的角度和高度。

悬挂式：可安装在空中的筛选设备，可节省筛选场地的空间。

料仓式：配有喂料仓，可通过调节喂料仓的插件来控制喂料速度。

直线筛选机结构图

直线筛选机的结构一般包括以下五个主要部分：

电机：电机产生振动力，将振动力传递到筛网上，使筛网发生直线振动，从而实现物料的筛分和分级。

筛网：它一般由多层筛网组成，每层筛网的孔径大小不同，用于分离出不同粒度的物料。筛网通常由不锈钢、高强度钢丝、合成纤维等材料制成，具有耐磨、耐腐蚀等特点。

进料口和出料口：进料口和出料口分别用于物料的进入和出去。物料从进料口进入进料槽，经过筛网的筛分和分级后，较细小的颗粒通过筛网进入出料槽，从出料口排出。

支架：支架是直线筛选机的支撑部件，一般由钢板、铝合金等材料制成，用于支撑振动器、筛网等部件。

直线筛选机筛网选择

直线筛选机通常可配备多种类型的筛网，以适应不同物料的筛分要求。以下是几种常见的直线筛选机筛网类型：

金属筛网：金属筛网由金属丝编织而成，具有较高的强度和耐磨性。适用于较粗的物料筛分，如矿石、煤炭等。

穿孔板筛网：穿孔板筛网由金属板上穿孔制成，孔径大小和形状可以根据需要进行调整。适用于中等粒度范围的物料筛分。

棒条筛网：棒条筛网由平行排列的金属棒条组成，通常用于处理较大颗粒的物料。棒条筛网能够有效防止堵塞和粘结现象。

条缝筛网：条缝筛网由平行排列的金属条缝组成，条缝的宽度可以根据需要进行调整。适用于细颗粒物料的筛分，如粉煤灰、水泥等。

直线筛选机客户案例

物料	比重	目数	产量	型号
小米	0.15	250目	600	DZSF-515-2s
石英砂	1.6	70目	30000	DZSF-1540-3s
葡萄干	0.83	60目	6000	DZSF-520-1s
葵花籽	0.04	80目	7100	DZSF-525-1s
塑料颗粒	0.95	3 毫米	500	DZSF-515-2s
面粉	0.6	24目	1500	DZSF-515-3S
铁矿石粉	2.3	150目	10000	DZSF-1020-3s
矿渣	4	5 毫米	10000	DZSF-1020-1s
锯末	0.2	80目	18000	DZSF-1030-3S
金刚砂	4	60目	300	DZSF-515-1S
木粉	0.4	120目	2000	DZSF-1036-4s
活性炭	0.8	36目	500	DZSF-515-1s
