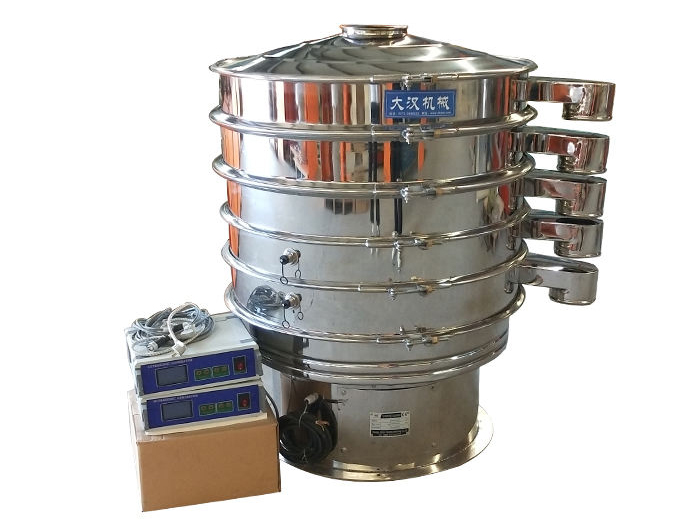

超声波旋振筛

筛分大豆粉

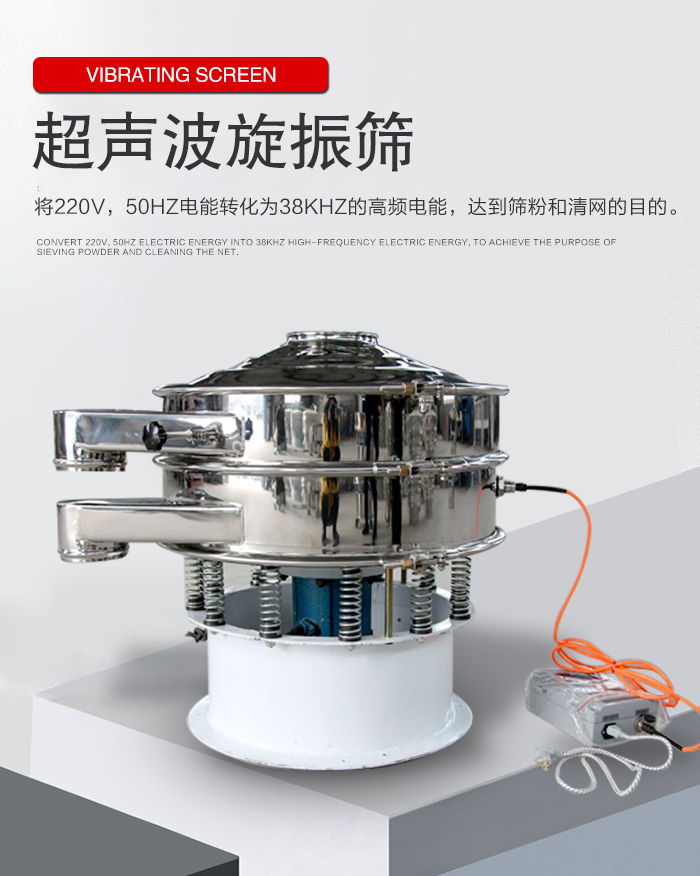

超声波旋振筛介绍

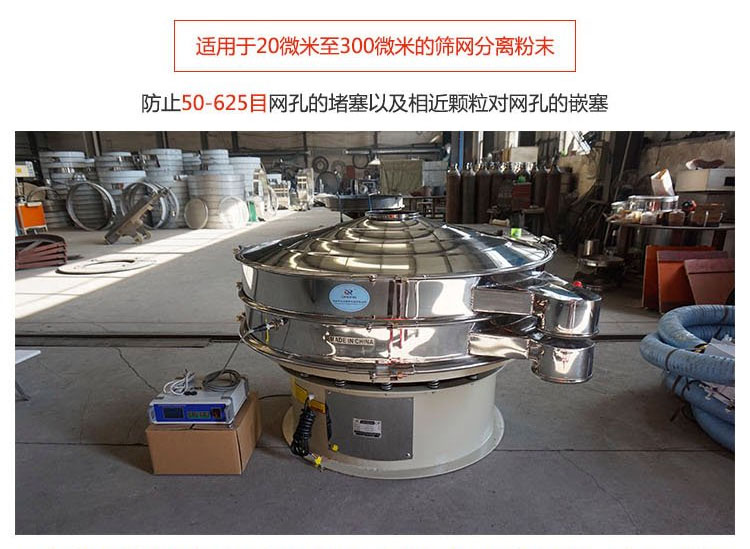

超声波旋振筛是在普通旋振筛的基础上增加的超声波系统，将超声波频率施加于筛上，可分离20m（#635目）的细粉，网孔不堵塞、不堵塞，与普通旋振筛相比，筛分精度提高1-70%，产量可提高0.5-10倍。解决了强吸附、静电、强粘性、高密度等问题，解决了超细粉体筛分问题。目前已广泛应用于面粉、石墨粉、橡胶粉、石英砂粉、金属粉、粉末涂料、荧光粉等细粉的筛分。

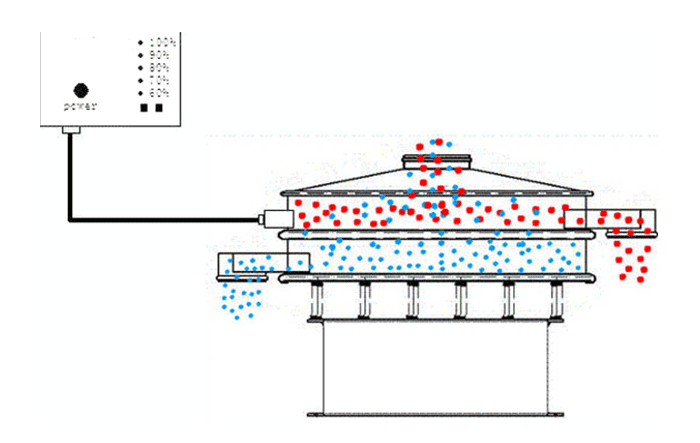

超声波旋振筛工作原理

超声波旋振筛是在旋振筛的基础上进行改造而成的，就是利用超声波换能器与旋振筛合二为一而形成，在筛网上面叠加一个高频率低振幅的超声振动波，超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑制粘附、摩擦、平降、楔入等堵网因素，从而完成筛粉目的。

超声波旋振筛特点

1、高频振动使与筛网接触的细小物料快速通过筛网，提高筛网穿透率，可筛分至20微米，筛选精度可提高1-70%。

2、超声波系统对筛网施加高频振动。振动频率打破了表面张力，使不锈钢网有效地无摩擦，并防止过大和过小的颗粒堵塞或堵塞筛网。

3、超声波筛分通过使粉末更快地通过筛孔，使筛分能力提高10倍。

4、一次操作最多提供5级分级，并可在一个屏幕上添加一个或多个超声波换能器以增强筛选效果。

5、防止堵塞同时减少清洁筛网所需的时间，无摩擦系统消除了机械去盲系统造成的损坏。

超声波旋振筛应用行业

超声波旋振筛可筛分600目内的碳化硅、合金钨粉、维生素粉、花粉、镍粉、洗衣粉、石墨粉、金属粉、硫磺粉、洗衣粉、氯化铜粉、硅微粉、氧化铝粉、尼龙粉、塑料粉、微矿粉等各种精细粉末物料。

超声波旋振筛结构及技术参数

型 号	筛分面积	有效筛分直径	筛网规格	层数	振动电机功率
DHC-400	0.0907	340	80-600目	1-3	0.18
DHC-600	540	0.2289			0.25
DHC-800	730	0.4183			0.55
DHC-1000	900	0.6359			0.75
DHC-1200	1100	0.9499			1.1
DHC-1500	1400	1.5386			1.5
DHC-1800	1700	2.2687			2.2
DHC-2000	1886	2.7922			2.2

普通筛分机		超声波振动筛	网目
测试物料	测试结果
碳化硅	无法筛分	500	1500KG/H
硬质合金钨粉	15分钟没筛出细粉	600	30KG/H
维生素C粉	1KG/H	100	120-150KG/H
花粉	15分钟没筛出细粉	400	15分钟筛出20%细工可进行更细有效分级
镍粉、钴粉	筛三次达到要求	400	筛一次达到要求
钕铁硼粉	30分钟有32.2%筛余物	300	30分钟有6.9%筛余物

超声波旋振筛与普通旋振筛相比有什么优点

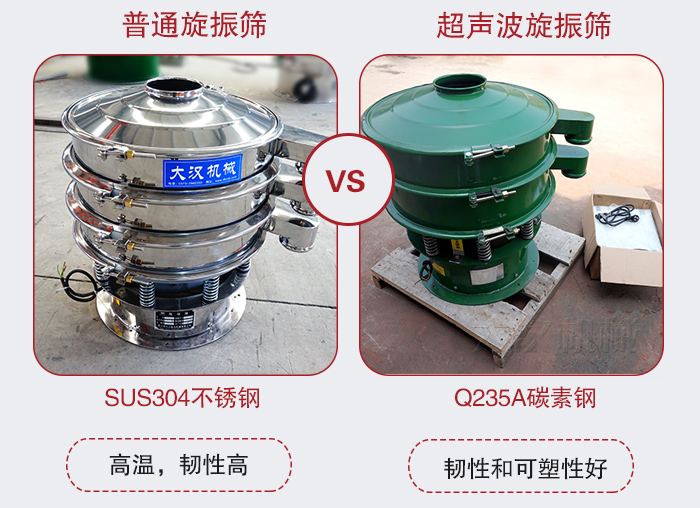

1，材质

普通旋振筛：

采用SUS304不锈钢主要适用行业有医药，食品等行业，US304优质不锈钢特点：耐高温，韧性高。

超声波旋振筛：

Q235A碳钢主要应用于化工行业，Q235A碳素钢特点：韧性和可塑性好。

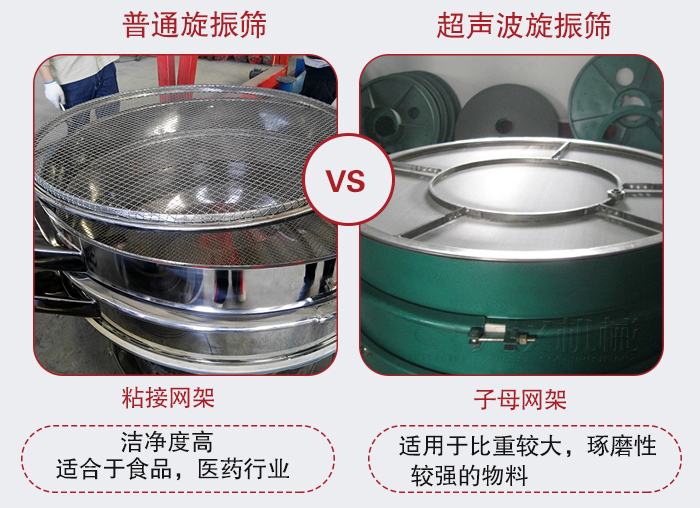

2，网架

普通旋振筛：

粘接网架，洁净度高，网架整体无死角，筛网直接粘结在网架上，不保留筛网丝头，边角：适合于食品，医药行业。

超声波旋振筛：

子母网架，适用于比重较大，琢磨性较强的物料，筛网已更换，换网成本较低，适用于化工，冶金行业等。

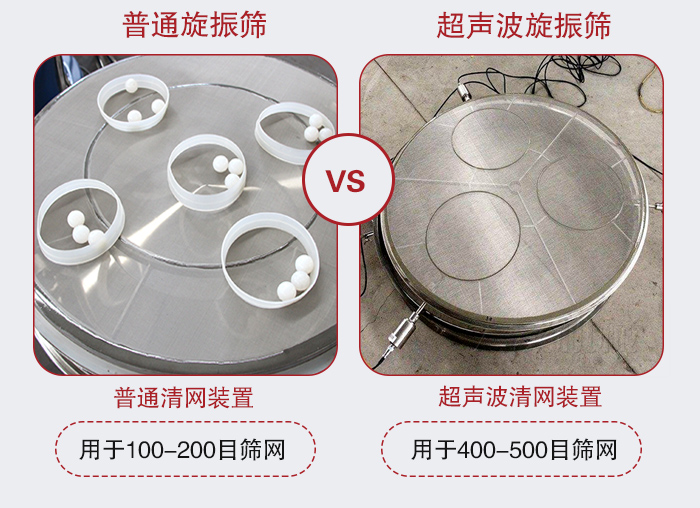

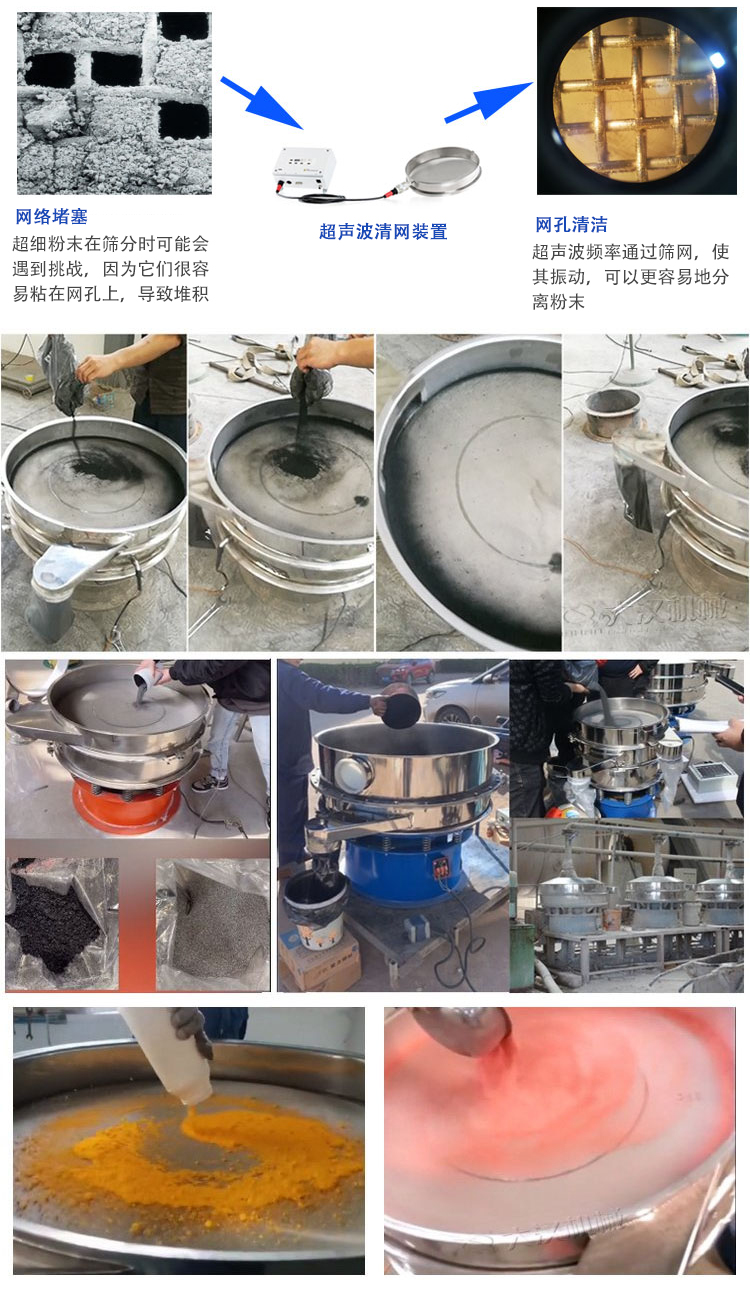

3，清网

普通旋振筛：

挡球圈与弹球配合使用属于普通清网装置，一般用于100-200目筛网使用。

超声波旋振筛：

超声波清网装置，一般用于400-500目筛网，特点：效率高，清网速度快。

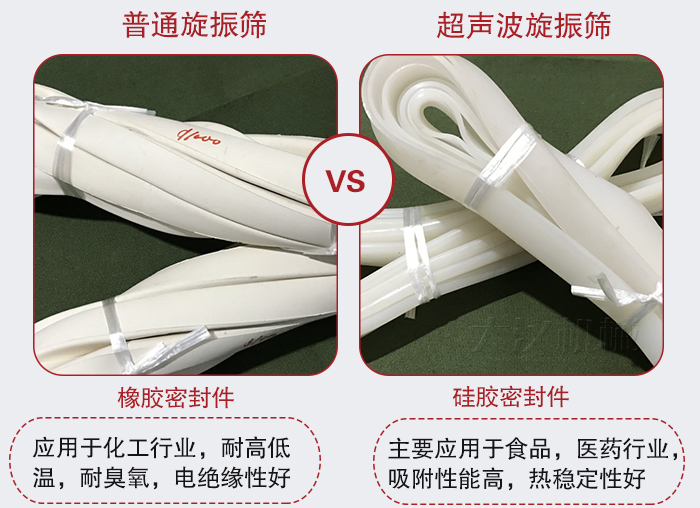

4，密封件

普通旋振筛：

橡胶密封件，主要应用于化工行业，耐高低温，耐臭氧，电绝缘性好。

超声波旋振筛：

硅胶密封件：主要应用于食品，医药行业，吸附性能高，热稳定性好等。

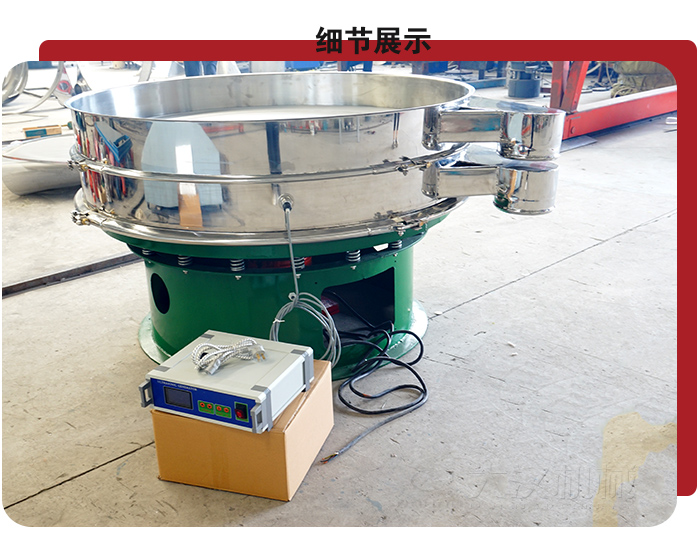

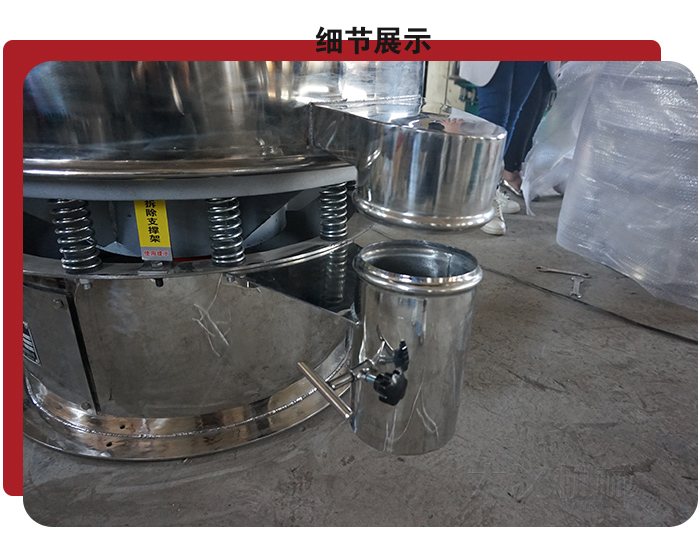

超声波旋振筛细节展示

超声波旋振筛主要由超声波谐振电源、换能器、外网环和共振环、筛网、网框、振动电机、阻尼弹簧等部分组成。

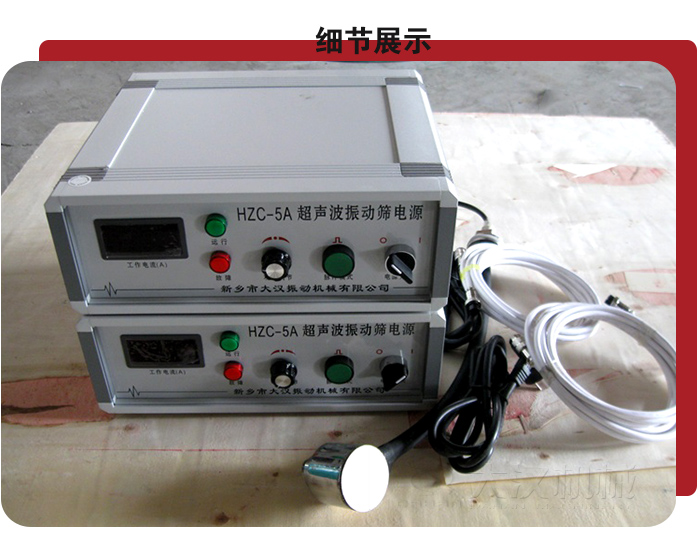

超声波谐振电源：高频大功率超声波谐振电源发生器，采用数字调频调幅，可根据不同的屏蔽状态（不同的材料栅格结构）自动跟踪谐振点，使功率输出化，长长期工作稳定，发热小，使用方便。

高频连接线：用电缆连接超声波发生器和超声波换能器。

换能器：高性能超声波转换装置，密封结构可防止细粉进入。可选择内置或外置式换能器。

①内置超声波换能器：超声波换能器接头置于超声波筛格中间，运行时可直接接触物料，成本低。目前市场上内置系统的价格比外置系统低一倍。

②外置超声波换能器：超声波换能器安装在筛框外，延伸至网框边缘。由于避免了与物料的直接接触，避免了物料的污染，符合食品、医药行业的卫生标准，故障率低，提高。容量。

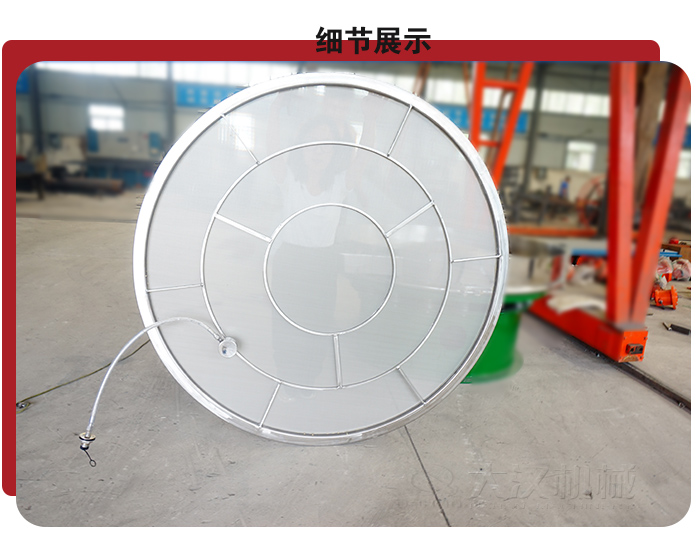

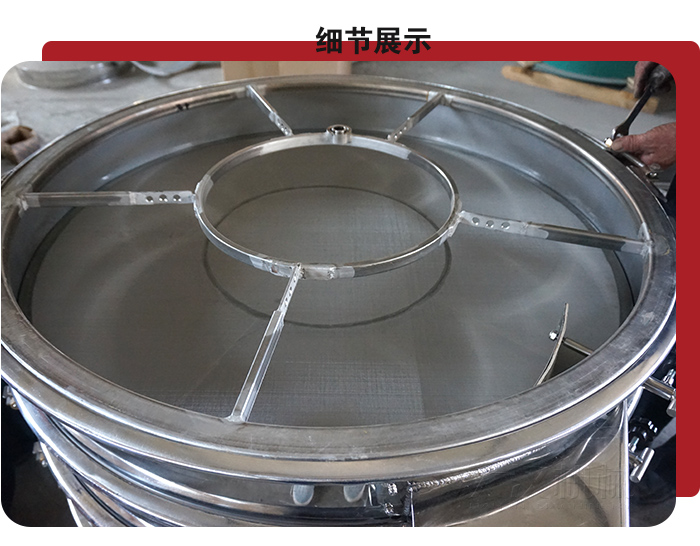

超声波网架：由外网环和谐振环组成。根据框架的大小，我们可以在框架中插入数量可变的波导环，以确保超声性能。

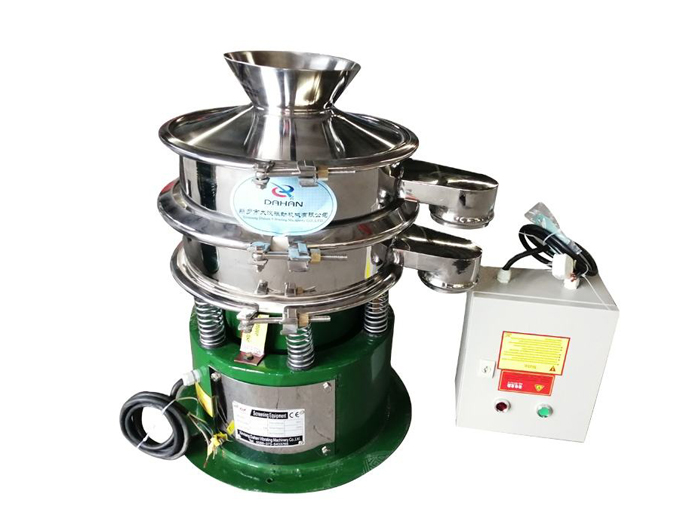

超声波旋振筛厂家

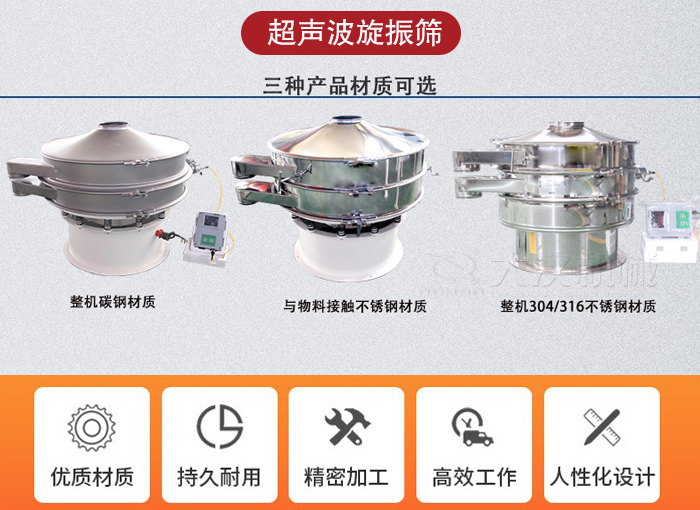

大汉超声波旋振筛生产厂家提供超声波旋振筛分机、内置式超声波旋振筛、外置式超声波旋振筛、药品超声波旋振筛、粉体超声波旋振筛、淀粉超声波旋振筛、涂料超声波旋振筛、防爆超声波旋振筛、不锈钢超声波旋振筛等产品。直径有400-1800mm，1-5层可选；材质有碳钢、不锈钢，换能器可内置或外置；专用于筛分600目以内的细粉，如：石墨粉、金刚石、玻璃粉、硅铝粉、氧化铝、金属粉、荧光粉、催化剂、辣椒粉、抹茶粉等；此外，还可根据用户需求特殊定制。
