振荡筛

振荡筛概述

振荡筛是通过三维振动对粉末、颗粒或液体进行筛分或分级，使小于筛网尺寸的产品顺利通过筛网，较大的颗粒留在筛面上，从相应的出口排出，除去过大的异物和团块，非常适合筛选进入的成分和成品的最终检查，并根据粒度要求进行分级，可在一次操作中提供多达5级的分级，以实现的粒度分布。

振荡筛可筛分高达500目，有多种尺寸（从400mm到2000mm），满足不同行业的筛分需求，产量在100到3300kg/h，广泛应用于食品饮料、制药、造纸和纸浆、金属粉末、粉末涂料等行业，并可根据您的应用完全定制。

振荡筛分类

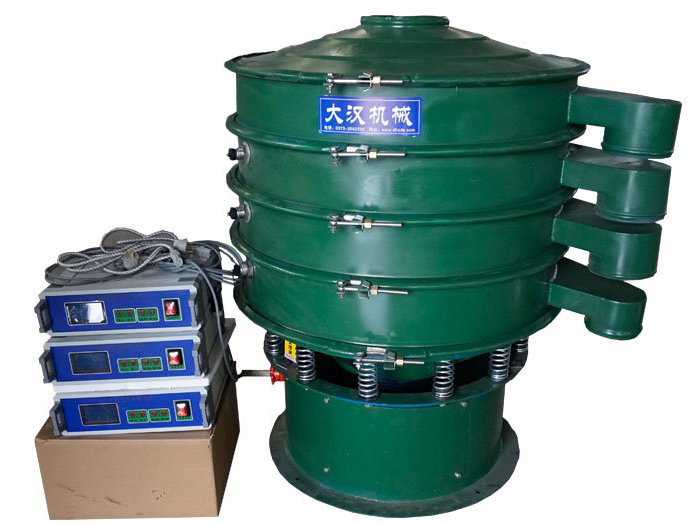

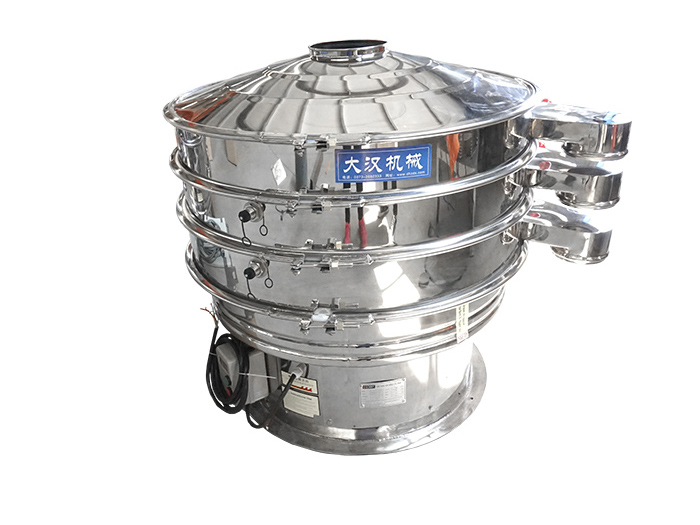

分类	普通型	超声波型	直泄型	泥浆高频型
特点	利用电机轴上的配重的简单调整以及它们产生的三维振动来筛选物料，可用于去除破碎或尺寸过小的产品，可在一次操作中提供多达5级的分级，以实现的粒度分布	使用超声波系统对筛网施加高频振动，振动的频率打破了表面张力，使不锈钢网有效地无摩擦，并防止过大和过小的颗粒堵塞或堵塞网筛，可以在更细的网格（低至 20 微米）上进行筛分。	进出料口设计在同一垂直方向，底部大流量出口使物料直接排出，排料速度快，产量是是普通圆筛的2-5倍，可直接串联在管道中使用，去除管道中的异物和杂质。	使用了2级电机作为激振源，使振动强度达到普通振动筛的2-3倍，可以快速破坏进入筛网中的粘稠浆液的表面张力，从而减少它们在筛网上的停留时间，实现快速过滤。
目数	500	625	140	400
产量	100-5000	100-5000	3000-30000	400-1200
应用	用于的批次分级或粉末和液体的安全筛选。	适合强吸附、粘性、高静电、高密度的超细粉体。	适合筛选进料成分和成品的最终生产检查	用于粘稠浆液的过滤和除杂，如陶瓷浆液、油漆、涂料等。

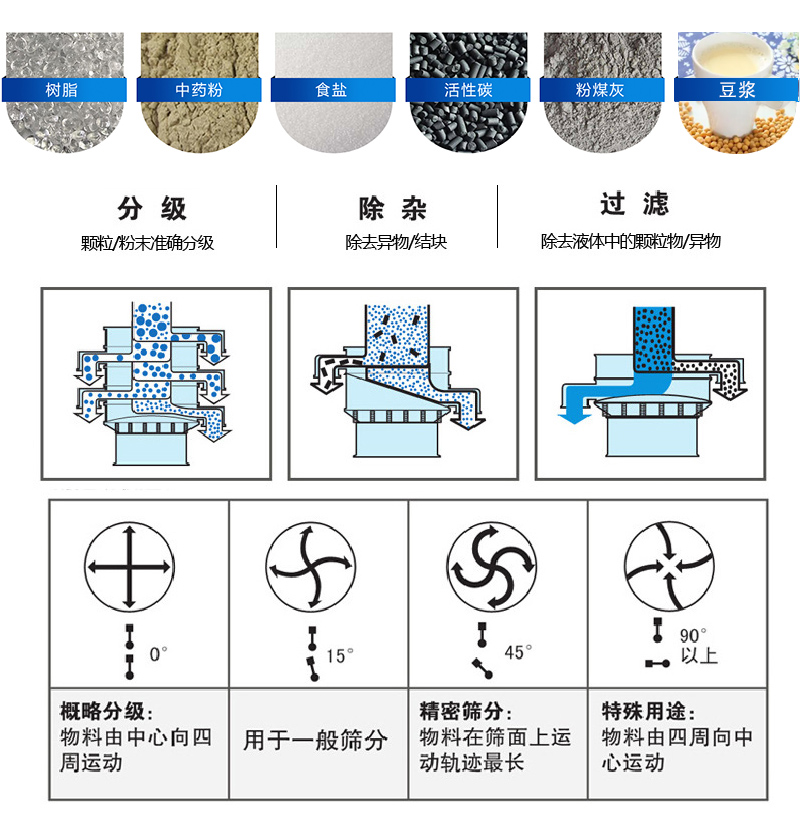

振荡筛筛选范围

1.去除杂质：高流动性粉料加工，快速去除大颗粒或含量少的细粉。

2、分级筛分：连续选择不同粒度的混合物料，分级成不同粒度等级。可分为一层、二层、三层、四层等。更有什者，只需1次操作即可连续过滤多达5级产品分离。

3.固液分离：快速去除各种浆料中的不溶性固体，去除浆料中不合格的杂质或悬浮物。

振荡筛工作原理

振动电机轴上下两端 所安装的不平衡重锤，将电机的旋转运动力转换为水平，垂直，倾斜的三次元运动，在将此运动传递给筛面。改变上下重锤的相位角可改变原料在筛面的运动方向和运动轨迹，达到理想的筛分效果。

振荡筛视频

面粉除杂

筛分石墨粉

振荡筛特点

1、网孔尺寸细至500目（28微米），过滤细至5微米，可实现筛分和过滤。

2、进料全部自动卸料，机内无存料。筛面和筛面比其他类型的筛面机具有更大的容量，每小时的处理能力可以达到100-3300kg。

3、立体振动电机，设计有自动清洗和防堵塞装置（可选弹跳器、转筒刷、超声波清洗装置），减少堵塞屏幕的机会。

4、可选择安装1-5层筛网，可同时分选或过滤2-6种不同规格的产品。

5、可根据不同需要采用多种筛网结构，更换一次筛网时间缩短至3-5分钟。

振荡筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径 mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积 m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格 （目）	2-500
进料粒度 mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次 rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直 mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
1-5
功率 Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
产量 kg/h	100	200	500	8001	1200	1800	2000

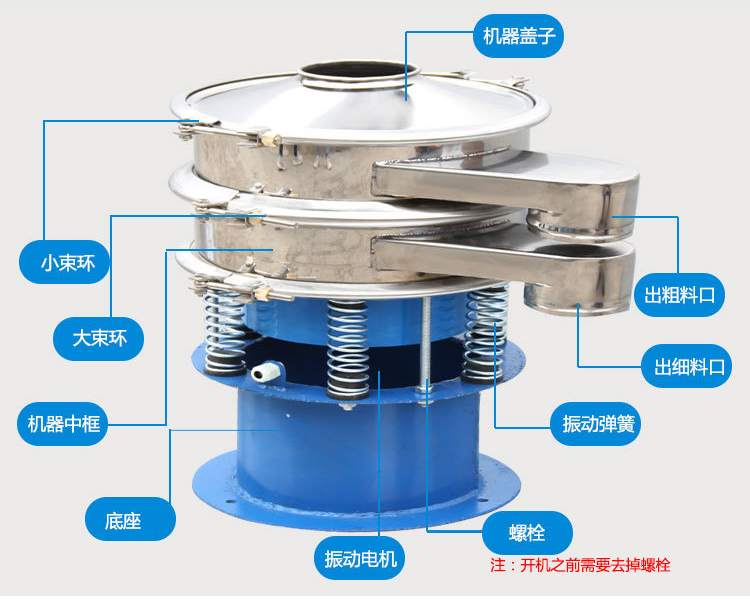

振荡筛结构图

一般要求	直径（mm）	400/800/1000/1200/1500/2000
	层数（L）	1-5（建议≤3）
	材质	不锈钢（304/316L）•碳钢（Q235）•PP塑料
	筛网目数	100-635
	密封条	硅胶/橡胶
特殊要求	机身总高度	具体请沟通
	进料口	角度/尺寸等
	出口	角度/尺寸/加阀
	观察口	硅胶盖/橡胶盖/玻璃盖
	减震弹簧	可以选择是否加硅胶保护套
	内喷（mm）	PTFE / ePTFE / WC / Al2O3
	设备表面处理	抛光/喷砂
	机身金属材料要求	例如：不需要Cu和Zn（电气部分除外）
	振动电机	普通电机/防爆电机

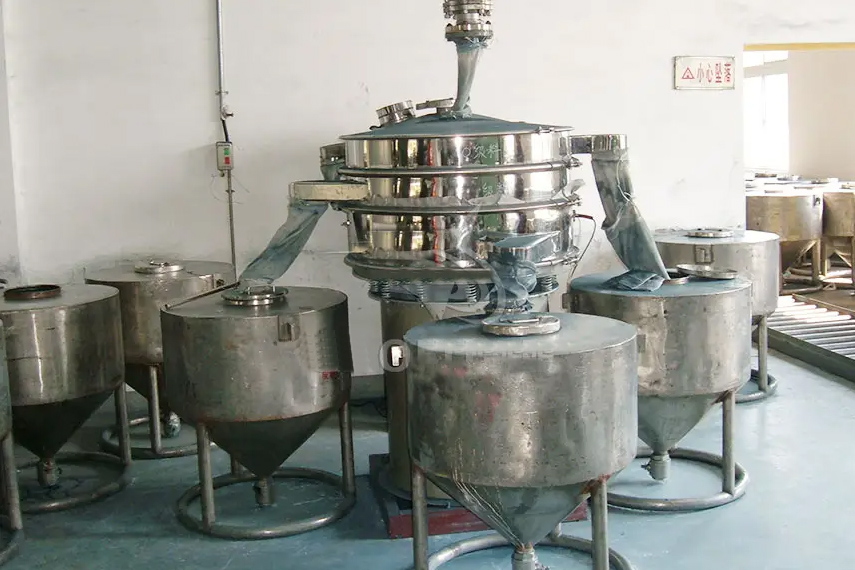

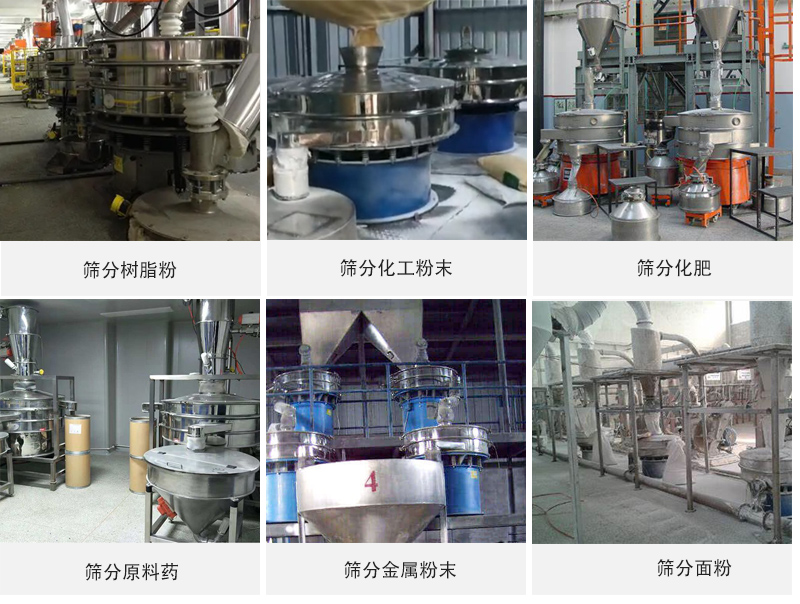

客户现场

食品行业：添加剂，淀粉。食用化工，果汁，乳制品行业及饲料行业等。

制药行业：医药中间体，中成药。

化工行业：树脂，涂料，颜料，化妆品行业等。金属，冶金，矿业：粉末冶金，建筑，高龄土等。

陶瓷行业：氧化铅，石英沙，泥浆，喷雾土粒。

公害处理：工业废水治理，废油，垃圾处理等。
