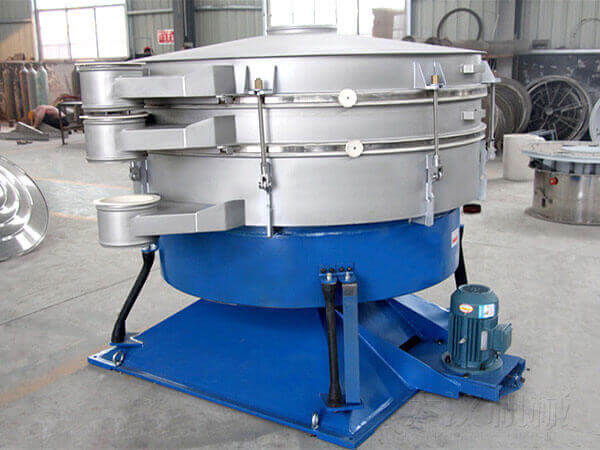

摇摆筛

摇摆筛简介

摇摆筛又称摇摆式振动筛，摇动筛，摇摆筛是一种大程度上模拟人工筛分运动的振动筛，适合筛分各类物料，包括精细、超细的粉末物料等，并广泛应用于化工、食品、医药、矿山等领域。其主要作用是对物料进行筛分、分级和过滤，常用于颗粒物料的分离和筛选过程。在筛分精度、效率、筛网寿命等各项指标是常规圆筛的5-10倍。

摇摆筛通常由振动电机、筛箱、筛网、减震弹簧等部件组成。振动电机通过激振器将振动传递到筛箱上，使物料在筛网上均匀分布并进行筛分。筛网的选用会影响筛分效果，不同的筛网孔径可以实现不同粒度范围的筛分要求。该产品仿照的就是简单的筛分方式双眼双手筛分，它有效的模拟了人工筛分运动的有效原理。筛分精度高达到95%以上，筛分产量也是普通筛分设备的3-5倍。符合所有精细与超细范围的粉末与微粒状物料，特别适合于难以处理及要求高产量的物料。

φ800mm摇摆筛视频—筛分铁粉 筛网目数：270目

摇摆筛特点

1、相比普通筛分设备高达5倍产能产出。

2、可到6级分离，筛分精度高达90%-98%.

3、使用高耐磨弹力球、超音波等高效清网装置系统，滚刷设计，彻底解决任何物料品种筛孔不会堵塞问题。

4、密闭除尘，可任意和生产线衔接，操作安全方便。

5、运动振幅速度比普通的筛分设备低4.5倍，设备零件使用寿命大大提高，特别是筛网寿命是普通设备3-10倍，维护成本极低。

6、噪声<80分贝静音设计。优化重理均衡，地基动态负荷低。

摇摆筛使用行业

摇摆筛优良的性能和功能的强大，它被广泛应用于：矿业、建材、冶金再生行例如：面粉，磨料，二氧钙，白糖，聚乙烯醇，陶瓷粉，石墨，化肥，锯末，干粉砂浆，机制砂等物料中。

摇摆筛在各个行业都有广泛的应用场景，以下是一些常见的应用领域：

化工行业：在化工生产中，摇摆筛常用于颗粒物料的筛分和分级，例如对化工原料、颜料、塑料颗粒等进行筛分，以确保产品质量和生产效率。

食品行业：在食品加工过程中，摇摆筛被用于筛分面粉、糖粉、淀粉、谷物等原料，以去除杂质并实现粒度的均匀分布，保证食品的质量和卫生安全。

医药行业：摇摆筛在医药制药领域中常用于药粉、药片、胶囊等药物原料的筛分和分级，帮助确保药品的质量、纯度和稳定性。

矿山行业：在矿山和矿石加工中，摇摆筛用于对矿石、煤炭、石灰石等矿石材料进行筛分和分级，以便后续的选矿、提纯等工艺操作。

建材行业：在建材生产中，摇摆筛常用于水泥、砂石、混凝土等原材料的筛分和分级，以满足建筑材料的生产要求。

摇摆筛工作原理结构及物料轨迹图

摇摆筛的运动方式与人工筛分相类似，偏心率从25到40mm之间，可进行调整，低速V型皮带驱动从120到360rpm可调；筛分物的停留时间可以通过它的径向与切角朝驱动轴线方向进行调整；该产品的运动是一种水平与抛掷三维翻滚运动，它使物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播，细小颗粒从而完成了整个筛分过程；物料颗粒的运动随着水平与垂直加速度而增加，接近筛孔尺寸的物料颗粒随之成功分离；较大颗粒被运到出口处，并由一个可调节的导向装置控制物料处理量。

摇摆筛工作视频

摇摆筛技术参数

型 号	直径 （mm）	筛面面积 （m²）	入料粒度 (mm)	筛分粒度 (mm)	处理能力 （t/h）	振幅 (mm)	电机功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

摇摆筛结构

摇摆筛是一种常见的筛分设备，其结构主要包括以下几个部分：

振动电机：振动电机是摇摆筛的动力源，通过激振器将振动传递到筛箱上，使筛箱和筛网产生振动或摆动。

筛箱：筛箱是摇摆筛的主体部分，通常为长方形或圆形结构，内部装有筛网。

筛网：筛网是筛分过程中起到关键作用的部件，通常由金属丝或合成纤维制成，具有不同的孔径大小。

减震弹簧：减震弹簧安装在振动电机和筛箱之间，用于减少振动传递到设备支架上，保证设备的稳定性和安全性。

支架和底座：支架和底座支撑整个摇摆筛设备，确保设备稳固地安装在地面上，同时提供支撑和固定作用。

客户现场

筛分方式

1、回旋式筛分: 两层同样孔径的筛网，让筛过一次的物料再次筛分，以达到更高的筛分精度。

2、回旋式逆向筛分: 物料筛分由细→中细→中→粗的方式筛分，粗物料起到一定的清洁网孔的作用。

3、双倍处理筛分: 进入筛机的物料均匀地分配到两个层面上，使单台筛机的处理能力提高近一倍，一台筛机当两台用。

4、组合式筛分: 普通筛分+回旋式筛分，提高单台筛机的使用率。

清网方式

弹跳球清洁: 符合食品级的橡胶、硅胶球在筛网下的冲孔板上跳动，弹击金属网，减少网孔堵塞。此系统简单易用、维护方便，适用于大多数颗粒物料。

转筒刷清洁: 转通刷由安装在基底盘上的减速齿驱动，在筛网下旋转刷网，清洁物料，适用于球形、结晶及脆性物料的筛分。

超声波清洁: 高频率超声波被传输到筛网上，既清洁了筛网，又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。

摇摆筛多少钱一台

摇摆筛的价格会受到多种因素的影响，包括型号、规格、生产工艺、材料质量等。一般来说，摇摆筛的价格范围比较广泛，从4500-30000元不等。

具体价格取决于以下几个方面：

规格和尺寸：不同规格和尺寸的摇摆筛价格会有所差异，大型、高产能的设备通常价格更高。

材料和质量：使用优质材料制造的摇摆筛通常价格较高，但在使用寿命和性能方面可能更可靠。

附加功能：一些摇摆筛可能具有特殊的功能或附加设备，如自动清洁装置、智能控制系统等，这些功能会影响价格。

如果您需要购买摇摆筛，建议在选择时考虑以上因素，最终的价格取决于您的具体需求和预算。

制作流程

摇摆筛生产厂家

新乡大汉是一家振动设备制造厂家，专业生产各类振动筛分设备，包括摇摆筛、振动筛、旋振筛等。新乡大汉厂家拥有先进的生产工艺和技术团队，致力于为客户提供高品质、高性能的振动设备解决方案。新乡大汉生产的摇摆筛具有以下特点：一是采用优质材料制造，结构坚固耐用；二是设计合理，操作简便，维护方便；三是筛分效率高，筛分精度可调，适用于多种颗粒物料的筛分需求。除了产品质量可靠外，新乡大汉还注重售后服务，提供全方位的技术支持和解决方案，确保客户在使用过程中能够获得及时的帮助和支持。选择新乡大汉作为摇摆筛的生产厂家，可以获得优质的产品和专业的服务，满足不同行业领域的筛分需求。

发货现场
