ZSG矿用振动筛

ZSG矿用振动筛由振动源、筛体、筛网、减振装置和底拖组成,筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用.

产品概述

矿用振动筛又叫矿用重型振动筛，它是大汉公司自行研制的一种新型、高效的筛分设备，其筛箱运行轨迹近乎为直线，主要用于大块状物料及中小颗粒物料的筛分作业。该机采用新型振动电机或激振器作振动源，橡胶弹簧支撑并隔振，处理量大、筛分效率高、筛网更换方便、安装及维修简便。

适用行业

金属、冶金矿业：矿石、电磁性材料、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

其它行业：建材、电力、木业及胶合板、再生行业等行业对精细物料的分级处理等作业。

产品特点

1、体积小,筛分能力大；

2、便于安装及工艺布置；

3、能耗少,可节约大量能源；

4、易损件量极少；

5、结构简单，造型美观；

6、筛网由小块拼装，更换简单方便。

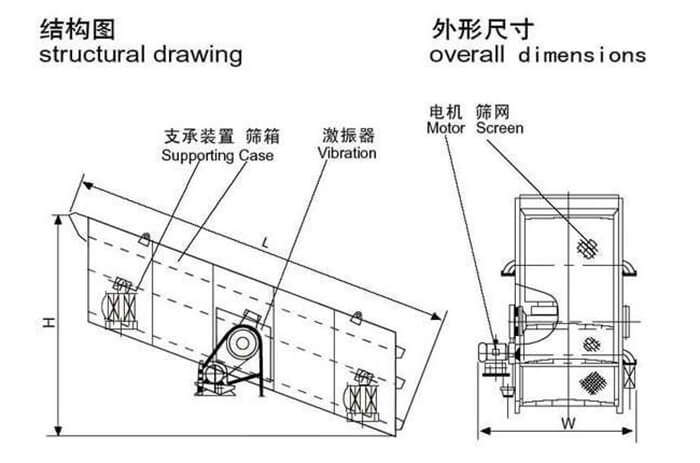

结构组成

矿用振动筛主要由激振器、筛体、筛网、减振装置及座架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

减振装置安装方式一般为座式，电动机可以安装在筛框的左侧，也可安装在筛框的右侧。

工作原理

矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列高效重型筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

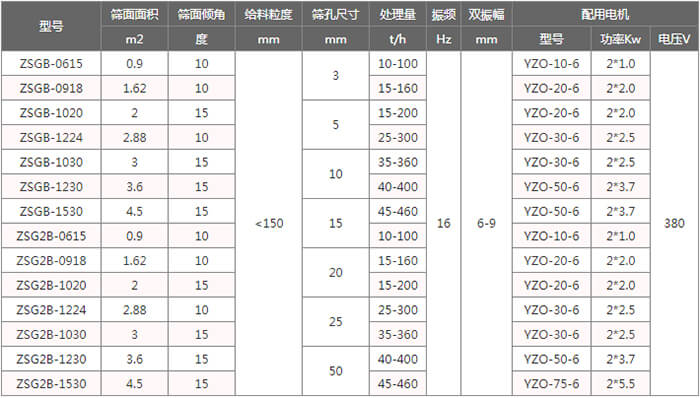

技术参数
