YK圆振动筛

YK圆振动筛概述

圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高。

圆振动筛视频展示

石子分级

矿石筛分

石料生产线现场

工作特点：

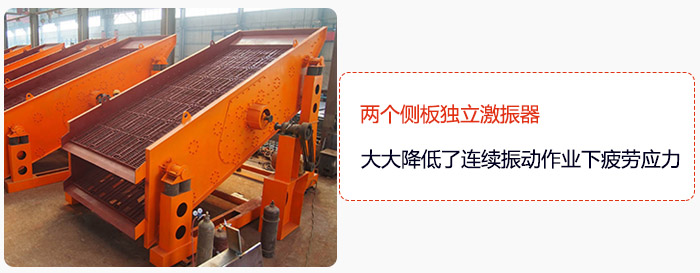

1，YK圆振动筛其运动轨迹近乎于圆，故简称为圆振筛，是一种多层数、高效新型振动筛。

2，采用超重型大油隙轴承，运转温度低，寿命长。

3，采用低应力减震弹簧，运行噪音小，对电机冲击小，振区平稳。

4，可提供耐磨橡筛网，能使卡在筛孔中的物料跳出，防止筛孔堵塞。

5，采用环槽铆钉和板块式筛箱框架结构，筛框结构强度高。

6，处理量大，零部件通用性强，维修方，便大大缩短了检修周期。

工作原理

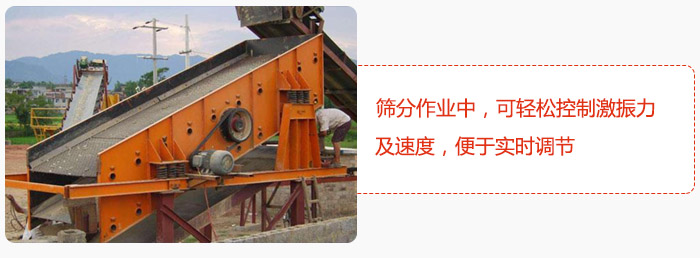

YK圆振动筛分机工作原理是通过点击经三角带，使激振器偏心块产生高转速，当运转的偏心块产生很大的离心力，激发振动筛筛箱产生一定的振幅动作，筛上物料在倾斜的筛面上受筛箱传给的冲击力而产生的连续抛掷动作，让物料与圆振筛筛面相遇的过程中将小于筛孔的颗粒过筛，实现筛分作业。

关于“圆振动筛工作原理及特点”详解

技术参数

YK圆振动筛型号主要有YK系列和2YK系列，YK系列有8个型号，2YK系列有7个型号。

型号	入料粒度（mm）	筛孔尺寸（mm）	处理量（t/h）	电机型号/功率（kW）		参考重量（kg）	双振幅（mm）
YK1230	≤150	10～80	75～245	Y160M-6	7.5	2800	6～10
YK1530			80～255	Y160M-6	7.5	3440
YK1536			95～310	Y160M-6	7.5	3650
YK1836			115～370	Y160L-6	11	5310
YK1848			150～490	Y160L-6	15	6410
YK2045	≤200	10～100	165～520	Y180L-6	15	8900	8～12
YK2060			170～550	Y200L1-6	18.5	11000
YK2148			175～570	Y225M-8	22	10700
YK2160			220～715	Y225M-8	22	11900
YK2460			250～810	Y250M-8	30	13600
YK3060			300～960	Y250M-8	30	16800
2YK1230	≤150	10～80	75～245	Y160M-6	7.5	3200	6～10
2YK1245			75～250	Y160L-6	11	3780
2YK1530			80～255	Y160L-6	11	4650
2YK1536			95～310	Y160L-6	11	5100
2YK1836			115～370	Y180L-6	15	6840
2YK1848			150～490	Y200L1-6	18.5	8200
2YK2060	≤200	10～100	170～550	Y225M-8	22	12500	8～12
2YK2148			175～570	Y225M-8	22	13000
2YK2160			220～715	Y225M-8	30	15500
2YK2460			300～810	Y225M-8	30	18500

主要结构

YK圆振动筛有筛网，筛箱，支撑装置，振动器以及减振弹簧所形成。

YK圆振动筛适用范围

YK圆振动筛是固体物理分级的重要设备筛分效果好，被应用在许多行业，如矿山、建材、能源、选煤、交通、能源、化工等行业的产品分级，
