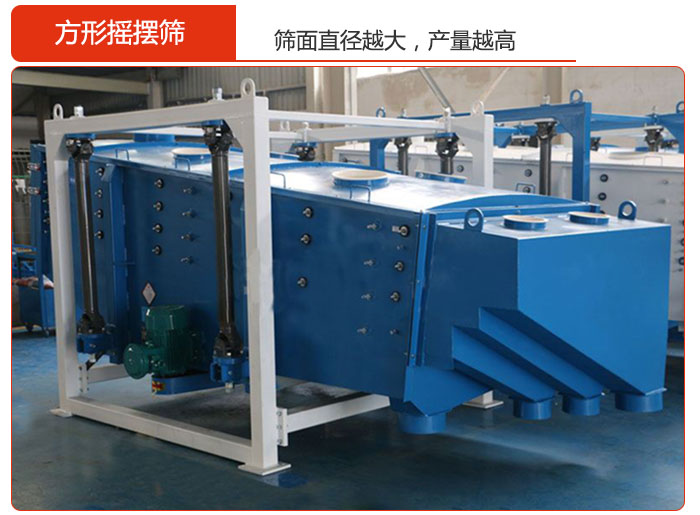

方形摇摆筛

方形摇摆筛简介

方形摇摆筛是一种低噪音高精度的细粉筛分机。 它适用于筛分和过滤颗粒，粉末和粘液等材料。 在正常情况下使用，方形摇摆筛的使用寿命可以达到20年以上。

方形摇摆筛视频

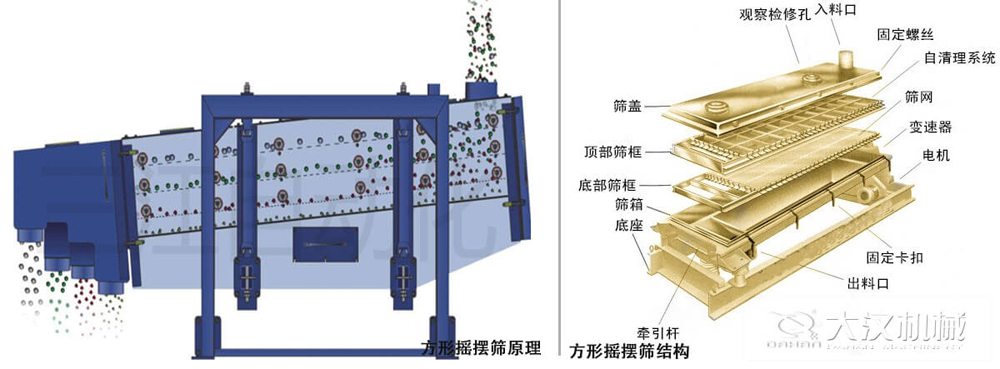

方形摇摆筛工作原理

从摇摆筛的筛箱运动轨迹可以看出，方形摇摆筛又称往复筛，其驱动装置所产生的振动力是绕固定轴，方向呈一定规律变化的惯性力，其本质是有偏心轮绕定轴转动所形成的往复惯性力。由于其惯性带动物料的运动从而实现方形摇摆筛的筛分效果。

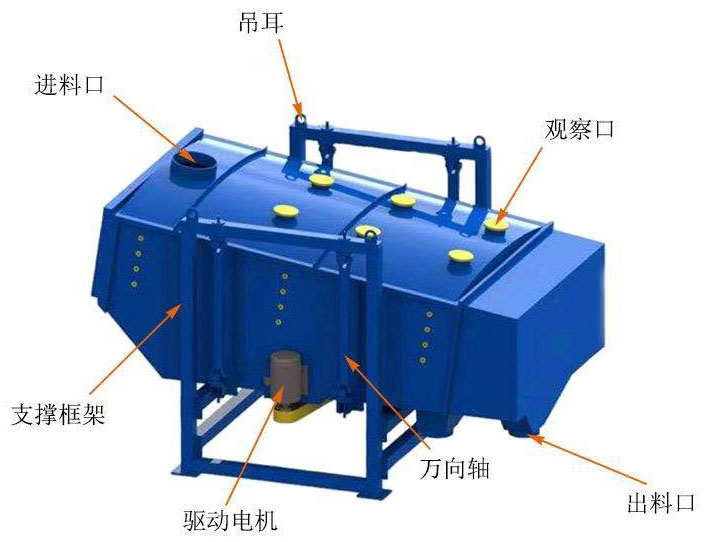

方形摇摆筛结构

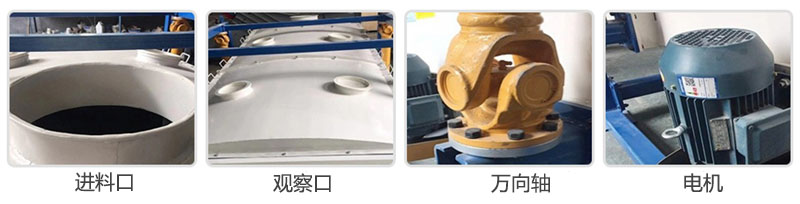

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。

筛箱：包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；驱动装置：驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。

方形摇摆筛特点

1）自清网效果好，筛网利用率较高且适用寿命长。

2）方形摇摆筛，密封效果好，无粉尘溢漏现象。

利用惯性力工作，噪音较小。

方形摇摆筛筛分范围

颗粒、粉末、粘液一定范围内均可筛选。筛分细至500目或O028rrlm，过滤小可至5微米。例如：石英砂珍珠岩，石墨，绿豆，龙岩矿砂，金属粉，金属硅等物料分级筛选，可筛一至五层筛网，能同时进行二至六个等级的分选或过滤。

方形摇摆筛可筛分石英砂规格

石英砂常用规格有：0.5-1mm、1-2mm、2-4mm、4-8mm、8-16mm、16-32mm、10-20目、20-40目、40-80目、100-120目。以上目数使用方形摇摆筛均可进行有效的筛分工作，单台时产5吨~50吨，筛分精度98%以上，符合石油支撑剂使用要求。

方形摇摆筛技术参数

型号	有效筛分面积（m²）	功率（KW)	筛面倾角（º）	层数	回转频次(r/min)	筛箱行程（mm)
FYBS1030	3	3	5-8	1-5	180-260	25-60
FYBS1036	3.6	3	5-8	1-5	180-260	25-60
FYBS1230	3.6	4	5-8	1-5	180-260	25-60
FYBS1236	4.32	4	5-8	1-5	180-260	25-60
FYBS1530	4.5	5.5	5-8	1-5	180-260	25-60
FYBS1536	5.4	5.5	5-8	1-5	180-260	25-60
FYBS1830	5.4	7.5	5-8	1-5	180-260	25-60
FYBS1836	6.48	7.5	5-8	1-5	180-260	25-60
FYBS2030	6	7.5	5-8	1-5	180-260	25-60

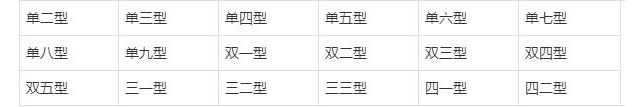

分层组合

方型摇摆筛是一种可以根据客户物料要求进行设计变化的筛分设备.可以做成单箱体,双箱体,三箱体,四箱体的组合.也可以在每层箱体里面变化网的层数.合理的大化的利用其筛分优势.一台方型摇摆筛能达到传统的几台筛机的筛分效率.根据要求可做以下若干机型.
