摇摆筛

摇摆筛概况

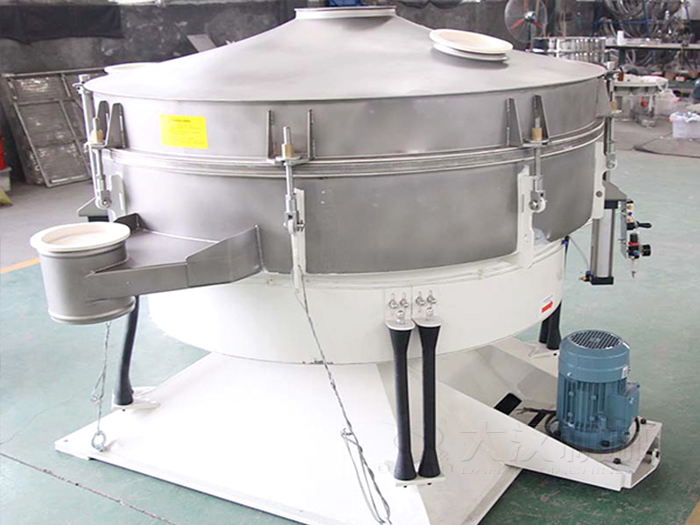

摇摆筛一种多用途新型筛分设备，经典的惯性筛分，其全新的设计理念和独特的结构，使之成为接近手工筛分作的筛分机，成就了摇摆筛几近完美的筛分效果，具有广阔的应用精华。从运行轨迹来看，摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性，使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。

摇摆筛既可用于干式筛分，也可用于湿式筛分。它筛面与筛框可用多种材料和不同工艺加工制作，并可方便地多层叠加使用。摇摆筛为全封闭结构，不存在物料粉尘外溢的现象，并可方便地加设干燥，冷却，除尘，清洗等辅助设施。

摇摆筛特点

高达5倍的单位面积产出；到6级分离，筛分精度高达90%-95%；使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4.5倍，筛分零件寿命提高而维护减少；噪声<75分贝。优化重理均衡，地基动态负荷低。

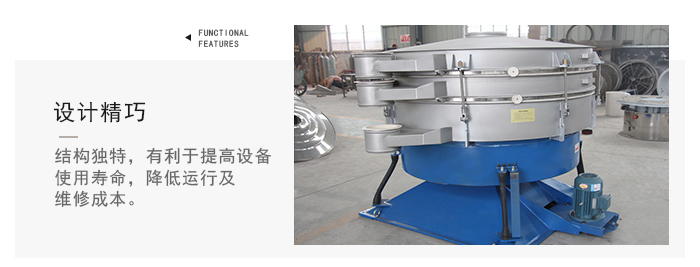

1、设计精巧，结构独特，有利于提高设备使用寿命，降低运行及维修成本。

2、采用低频率，小负荷工作，动力系统对设备及物料作用小。

3、设备相对体积小，重量轻，安装简单，维修方便且动力消耗少，噪声污染小。

4、相对处理量大，筛分效率高，摇摆筛筛分精度一般在95%以上。

5、全封闭结构，而且密封效果好，基本不存在物料粉尘污染现象。

6、出料口可在360°圆周内任意调定，便于工艺布置。

7、筛网更换方便，可满足一般物料的干，湿式分级要求。

8、筛面可方便地加设清网装置，可有效解决筛面堵塞问题。

摇摆筛结构原理

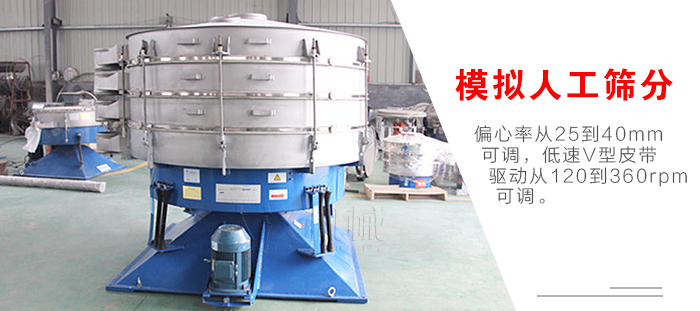

1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调。

2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

4、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

  5、此次过程在每筛层之间重复进行。

摇摆筛适用行业

化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业等等。
