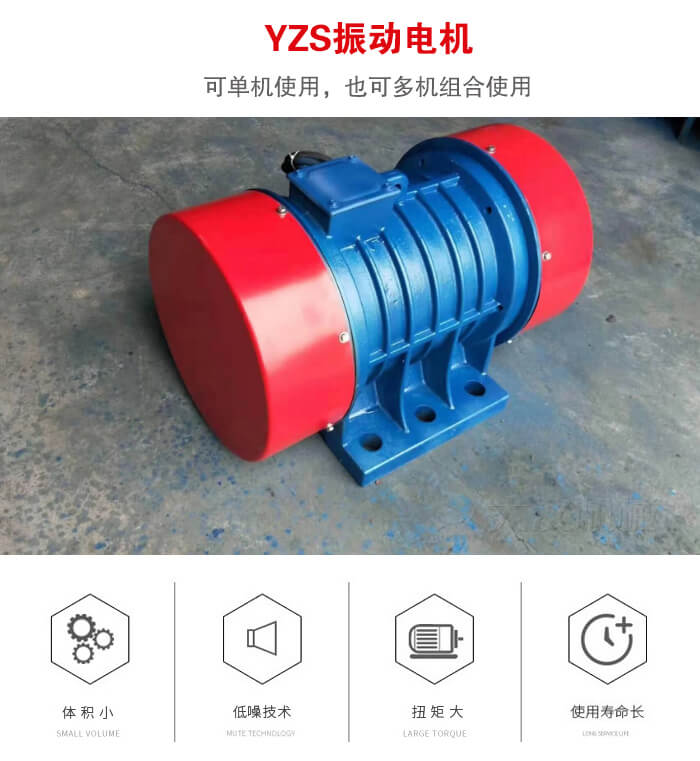

YZS振动电机

一、YZS振动电机概述：

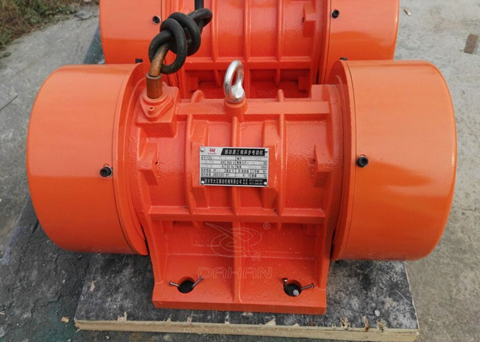

YZS振动电机（12kw）客户现场

YZS振动电机集动力源和振动源为一体，整机采用了机壳、机座一体铸造，加强了整机的密封性能，可广泛应用于多粉尘、多颗粒状物料的无防爆要求的工作环境，体积小，激振力大，结构可靠，使用维护方便。

YZS振动电机是一种常用的振动设备驱动装置，常用于振动给料机、振动输送机、振动筛等振动设备中。它是一种将动力源和振动源结合为一体的特种异步电动机，结构简单、使用方便，是各种振动机械的新型、节能、通用激振源。

二、YZS振动电机技术参数：

型 号	激振力 (KN)	功 率(kw)	电流（A)	振频(r/min)	安 装 尺 寸								重 量（Kg)
					E	F	I	L	M	N	n	φd
YZS-1.5-2	1.5	0.12	0.36	3000	130	80	200	240	164	118	4	12	13
YZS-2.5-2	2.5	0.22	0.66		130	80	200	240	164	118	4	12	14
YZS-3-2	3	0.25	0.75		150	90	220	250	185	124	4	14	20
YZS-5-2	5	0.37	1.11		150	90	220	270	185	124	4	14	21
YZS-10-2	10	0.75	2.25		180	110	238	335	225	155	4	18	31
YZS-15-2	15	1.1	3.3		220	140	265	370	272	190	4	22	47
YZS-20-2	20	1.5	4.5		260	150	320	452	344	234	4	26	68
YZS-30-2	30	2.2	6.6		310	170	365	505	400	270	4	33	107
YZS-50-2	50	3.7	11.1		350	220	425	600	450	313	4	39	210
YZS-1.0-4	1	0.09	0.27	1500	130	80	200	245	164	118	4	12	13
YZS-1.5-4	1.5	0.12	0.36		130	80	200	240	164	118	4	12	16
YZS-3-4	3	0.18	0.54		150	90	220	260	185	124	4	14	22
YZS-5-4	5	0.25	0.75		180	110	238	335	225	155	4	18	32
YZS-10-4	10	0.55	1.65		220	140	265	370	272	190	4	22	49
YZS-15-4	15	0.75	2.25		260	150	320	452	344	234	4	26	76
YZS-20-4	20	1.1	3.3		260	150	320	452	344	234	4	26	82
YZS-30-4	30	1.5	4.5		310	170	365	505	400	270	4	33	117
YZS-50-4	50	2.2	6.6		350	220	425	600	450	313	4	33	219
YZS-75-4	75	3.7	11.1		380	250	500	670	480	350	4	39	360
YZS-1.5-6	1.5	0.12	0.36	1000	150	90	220	270	185	124	4	14	22
YZS-3-6	3	0.25	0.75		180	110	238	335	225	155	4	18	35
YZS-5-6	5	0.37	1.11		220	140	265	370	272	190	4	22	50
YZS-10-6	10	0.75	2.25		260	150	320	452	344	234	4	26	82
YZS-15-6	15	1.1	3.3		310	170	365	505	400	270	4	33	125
YZS-20-6	20	1.5	4.5		310	170	365	505	400	270	4	33	130
YZS-30-6	30	2.2	6.6		350	220	425	600	450	313	4	39	190
YZS-40-6	40	3	9		350	220	425	600	450	313	4	39	190
YZS-50-6	50	3.7	11.1		380	250	465	670	480	350	4	45	300
YZS-75-6	75	5.5	16.5		440	250	500	730	480	350	4	45	400
YZS-100-6	100	7.5	22.5		440	280	550	750	570	450	4	45	420
YZS-125-6	125	8.5	25.5		440	280	550	750	570	450	4	45	468

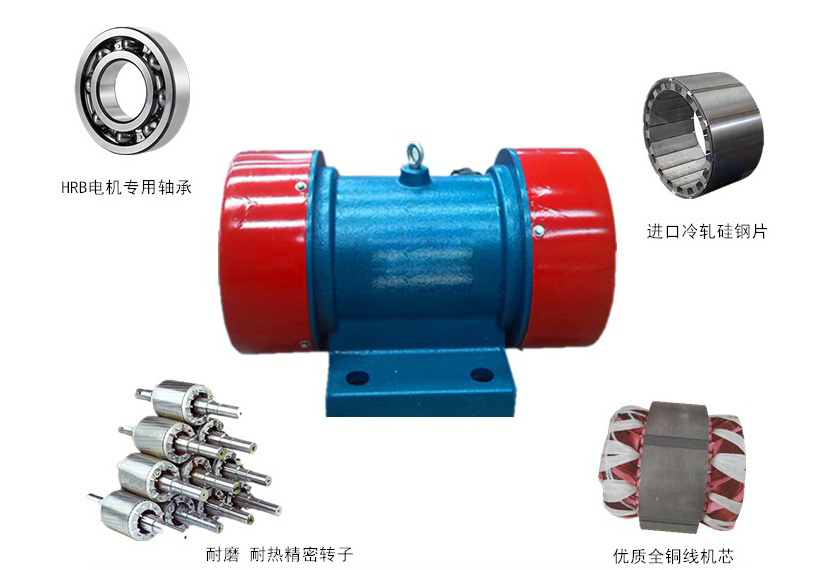

三、YZS振动电机组成结构：

振动电机作为驱动振动设备的核心部件，其结构的稳定性和可靠性对设备的工作效果和寿命有着重要的影响，通常由以下几个主要部分组成：

1.电机本体：YZS振动电机的核心部分是电机本体，包括外壳、定子、转子等组件。电机本体是振动电机的动力源，通过电能转换为机械振动能。

2.振动器：振动器是连接在电机转子上的部件，通过旋转的方式产生离心力，将旋转运动转换为直线振动，从而驱动振动设备进行振动工作。

3.安装座：YZS振动电机通常需要安装在设备上，安装座是支撑和固定电机的重要部分，确保电机能够稳固地安装在设备上。

4.绝缘层：为了确保电机的安全运行，振动电机通常会有绝缘层来保护电机内部结构，防止短路和电击等安全问题。

5.电缆：用于连接振动电机与电源的电缆，传输电能给振动电机，使其正常工作。

四、YZS振动电机工作原理：

YZS振动电机的工作原理是通过电机的旋转运动产生偏心力，再通过振动装置将旋转运动转换为线性振动，最终实现对振动设备的驱动。这种工作原理使得YZS振动电机在振动给料、筛分、输送等工艺中得到广泛应用，为各种工业领域提供了有效的振动解决方案。

具体工作原理基本上可以概括为以下几个步骤：

1. 首先，将YZS振动电机连接到电源，通常采用三相交流电源供电。电机本体接收电能，并通过内部的转子和定子产生旋转力。

2. 电机本体内的转子在电流的作用下开始旋转，这种旋转运动会产生一个旋转力矩。

3. YZS振动电机通常在转子轴上安装有一个或多个偏心块。随着电机的旋转，偏心块相对于转子轴会产生偏心运动，形成一个偏心力。

4. 偏心力会引起振动装置（如振动筛、振动给料机等）产生振动。这种振动是由偏心力产生的离心力引起的，使设备产生线性振动。

5. 振动装置通过连接部件将振动传递给设备，如振动筛网、振动输送机等，从而实现所需的振动作用。

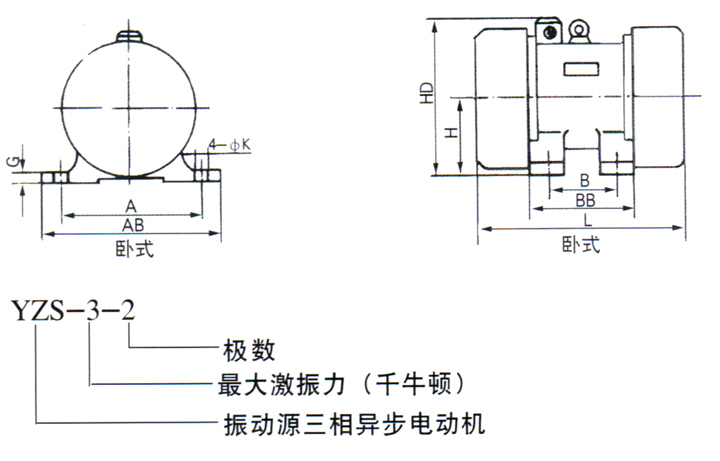

五、YZS振动电机安装尺寸：

YZS振动电机的安装尺寸可以根据具体型号变化，以下是一般情况下YZS振动电机的一般安装尺寸参数：

1.安装方式： YZS振动电机通常通过螺栓固定在设备上，安装方式灵活多样，可以根据具体需要进行调整。

2.外形尺寸： YZS振动电机的外形尺寸一般为长宽高的组合，例如：400mm × 300mm × 200mm。

3.安装孔尺寸： YZS振动电机的安装孔尺寸通常为标准尺寸，以适配不同设备的安装需求。

4.重量： YZS振动电机的重量也是安装时需要考虑的一个重要参数，不同型号的振动电机重量会有所不同。

5.电缆接口尺寸： YZS振动电机的电缆接口尺寸也需要考虑，以便与电源连接。

6.安装高度： YZS振动电机的安装高度也是需要考虑的因素，确保安装位置合适，不影响设备的正常运行。

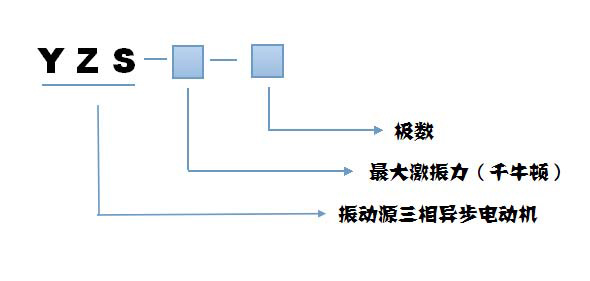

六、YZS振动电机型号说明：

YZS振动电机型号通常包含一系列字母和数字，这些字符代表了电机的一些重要参数和特性。以下是一般情况下YZS振动电机型号的可能含义：

1.YZS：代表振动源三相异步电动机

2.第一个数字：通常表示电机的最大激振力。

3.第二个数字：通常表示电机的极数，即电机的相数。例如，2代表两相电机，3代表三相电机。

七、YZS振动电机主要技术特点：

YZS振动电机作为一种常见的振动设备驱动装置，以其高效能、稳定性、精准控制等特点，广泛应用于各种振动设备中，为工业生产提供了重要的驱动力，提高了生产效率和产品质量。

1）振动力与出力配合得当，激振力大，机体重量轻，机械噪音低。

2）yzs振动电机采用强阻型振动，具有稳定振幅。

3）激振力受电源、电压的波动影响较小。

4）密闭型设计，可在无防爆要求的环境下工作。

5）可根据的安装方式改变激振力的方向。

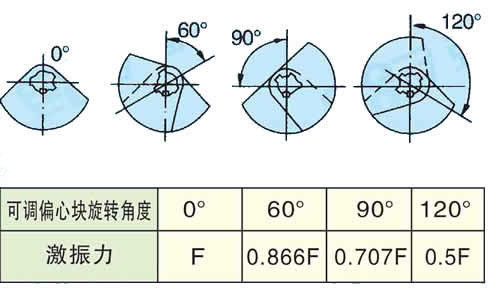

6）yzs振动电机只需调节偏心块的夹角，就可以无极调整激振力和振幅。

八、YZS振动电机应用范围

yzs振动电机广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等，本机可单机使用，也可多机组合使用。

九、YZS振动电机适用设备有：

YZS振动电机的应用可以提供稳定、可靠的振动力，帮助设备实现高效的工作效果，适用设备主要有以下几种：旋振筛，直线振动筛，直排筛，超声波振动筛，矿用振动筛，圆振动筛

1.直线振动筛：直线振动筛通常用于物料的筛分和分级，YZS振动电机可为直线振动筛提供稳定的振动力，从而实现有效的筛分作业。

2.给料机：振动给料机用于将物料均匀地输送到生产线上的下游设备，YZS振动电机可以提供合适的振动力，确保给料机的正常工作。

3.直排筛：直排筛主要用于物料的筛分和过滤，YZS振动电机能够为直排筛提供恰当的振动力，帮助实现快速的筛分效果。

4.振动平台：振动平台通常用于振动试验、振动传递等应用，YZS振动电机可以为振动平台提供稳定的振动支持，满足不同的振动需求。

5.脱水筛：脱水筛用于固液分离，将含水物料进行脱水处理，YZS振动电机可为脱水筛提供适当的振动力，促进脱水效果。

十、YZS振动电机使用条件：

YZS振动电机满足下列条件时，能连续输出额定激振力。

（1）振动加速度：不超过7g（g:重力加速度）

（2）环境温度：不超过40℃

（3）海拔：不超过1000m

（4）电源频率：50HZ

（5）电压：380v

（6）温升：小于80K（电阻法）

十一、YZS振动电机订货须知：

（1）写明所需产品的规格、功率、激振力、极数、数量。

（2）对面漆有无特殊要求。

（3）对电机引出线有无物殊要求。

（4）可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等。

十二、YZS振动电机发货图片：

十三YZS振动电机厂家：

大汉是一家专业生产振动设备的厂家，拥有多年的行业经验和技术积累。公司致力于研发、生产和销售各类振动设备及配件，其中包括高品质的YZS系列振动电机。我们采用先进的生产工艺和技术，具有稳定可靠的性能和优异的振动效
