TZDC振动电机

类别：TZDC振动电机

额定电压：380V

额定频率：50HZ

防护等级：IP55

允许环境温度：-20℃--40℃

工作制：连续

厂家微信

厂家直销

一对一指导

上门安装

质保1年

全国统一销售热线 0373-2682 333

免费获取报价

TZDC振动电机介绍：

TZDC振动电机是在TZD振动电机基础上进行优化改进而形成的，对整机的振动力进行加强，对大型振动电机的安装孔增加，由普通的四个增加为六个。并对两端偏心块和转速进行详细配比优化，充分改进了该机的使用效果。TZDC振动电机出厂时两端偏心块重叠，此时为大振动力，用户可以方便的调节。本系列振动电机为三相380V 50HZ异步电动机，封闭自冷式、卧式安装。

TZDC振动电机

TZDC系列振动电机是各类振动机械的激振源。广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、水泥等行业中，如振动给料机、振动筛、振动给料斗、振动烘干机、矿用振动筛、振动放矿机、振动落砂机、振动输送机等设备。

TZDC系列振动电机在设计时突出了安装时的紧固性，对激振力大的型号采用6孔紧固，很好的克服了振动电机在使用中容易松动的弊病。

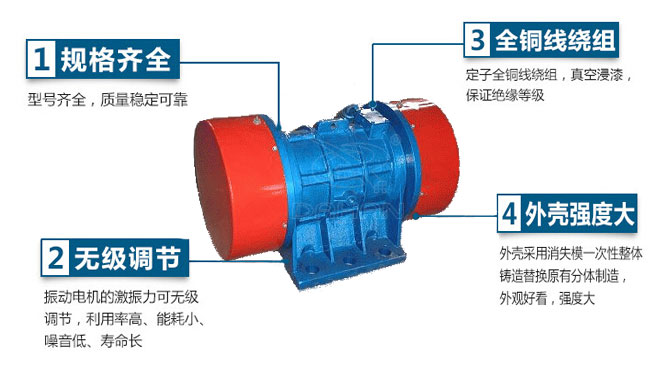

TZDC振动电机的特点：

TZDC振动电机特点

①激振力与出力配合适当；激振力大；机体强度大；噪音低。

②可按照不同的用途选择振动频率和振幅。

③全封闭结构，可在无防爆要求的粉尘条件下工作。

④可根据振动电机的安装方式改变激振力的方向.

⑤只须调整偏心块的夹角，就可无级调整激振力。

⑥维护保养简便。

⑦规格齐全，能满足各类振动机械的工作需要。

TZDC振动电机相关技术参数：

1、额定电压：380V

2、额定频率：50HZ

3、防护等级：IP55

4、允许环境温度：-20℃--40℃

5、工作制：连续

也可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等。

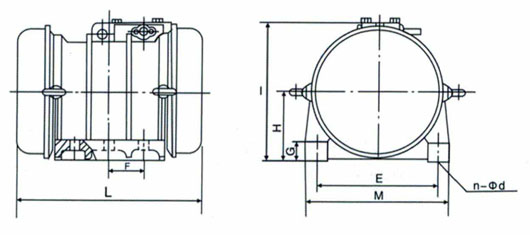

TZDC振动电机外形尺寸图：>

TZDC振动电机外形图

TZDC振动电机技术参数：

振动电机型号	激振力（KN）	额定功率（KW）	额定电流（A）	重量（Kg）
TZD11-2C	1.5	0.15	0.5	19
TZD12-2C	2.5	0.25	0.75	23
TZD12-4C	2.5	0.1	0.3	27
TZD21-2C	5	0.4	1.14	37
TZD21-4C	5	0.2	0.6	42
TZD21-6C	5	0.75	2.3	48
TZD31-2C	8	0.75	2.5	54
TZD31-4C	8	0.4	1.5	65
TZD31-6C	10	0.75	2.3	80
TZD41-2C	16	1.5	2.3	91
TZD41-4C	16	0.75	2.1	127
TZD41-6C	20	1.5	3.9	155
TZD51-4C	32	1.5	3.5	188
TZD51-6C	30	2.2	5.5	217
TZD51-8C	30	2.2	6.1	245
TZD52-6C	40	3	6.3	234
TZD61-4C	50	2.2	5	300
TZD61-6C	50	3.7	9.1	303
TZD61-8C	50	3.7	9.1	350
TZD71-6C	75	5.5	15	450
TZD72-6C	90	5.5	15	470
TZD71-8C	75	5.5	11.6	500
TZD81-6C	125	10	25	810
TZD81-8C	125	10	24.2	830
TZD82-6C	140	12	28.5	830

振动电机型号	安装尺寸（mm）				外形尺寸（mm）
振动电机型号	E	F	n	Φd	G	H	I	L	M	N
TZD11-2C	180	135	4	11	20	85	196	354	214	178
TZD12-2C	180	150	4	13	20	85	196	354	214	178
TZD12-4C	180	150	4	13	20	85	196	354	214	178
TZD21-2C	220	196	4	15	20	95	218	393	260	206
TZD21-4C	220	176	4	15	20	95	218	417	260	206
TZD21-6C	220	176	4	15	20	95	218	521	260	206
TZD31-2C	236	179	4	19	25	140	276	441	290	225
TZD31-4C	236	179	4	19	25	140	276	464	290	225
TZD31-6C	236	179	4	19	25	140	276	476	290	225
TZD41-2C	270	224	6	21	30	170	350	620	340	300
TZD41-4C	270	224	6	21	30	170	35	616	340	300
TZD41-6C	270	224	6	21	30	170	350	602	340	300
TZD51-4C	340	230	6	31	40	190	400	650	420	310
TZD51-6C	340	230	6	31	40	190	400	650	420	310
TZD51-8C	340	230	6	31	40	190	400	650	420	310
TZD52-6C	340	230	6	31	40	190	400	650	420	310
TZD61-4C	390	222	6	37	50	225	455	710	480	344
TZD61-6C	390	222	6	37	50	225	455	710	480	344
TZD61-8C	390	222	6	37	50	225	455	748	480	344
TZD71-6C	440	248	6	37	50	240	502	770	520	400
TZD72-6C	440	248	6	37	50	240	502	770	520	400
TZD71-8C	440	248	6	37	50	240	502	770	520	400
TZD81-6C	480	360	6	43	65	280	560	1078	620	530
TZD81-8C	480	360	6	43	65	280	560	1078	620	530
TZD82-6C	480	360	6	43	65	280	560	1100	620	530
