矿用振动筛

ZSG矿用振动筛产品概述：

矿用振动筛流水线现场

ZSG矿用振动筛采用振动电机或电机拖动激振器激振，钢簧或橡胶弹簧减振及自同步振动原理，用于烧结矿、自然矿、焦炭及其它颗粒物料的高能筛分。广泛应用于冶金、矿山、煤炭、建材、耐火材料、粮食等行业对大块物料及中、小颗粒物料进行分级工作，尤以冶金行业用途较为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。

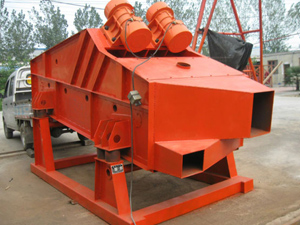

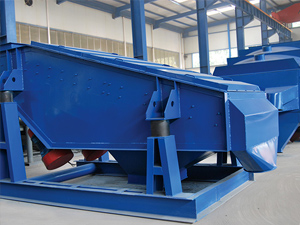

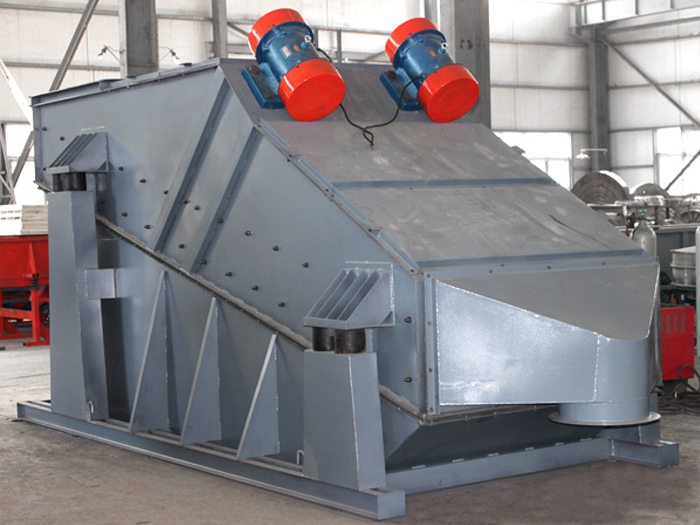

ZSG矿用振动筛图片：

ZSG矿用振动筛分类：

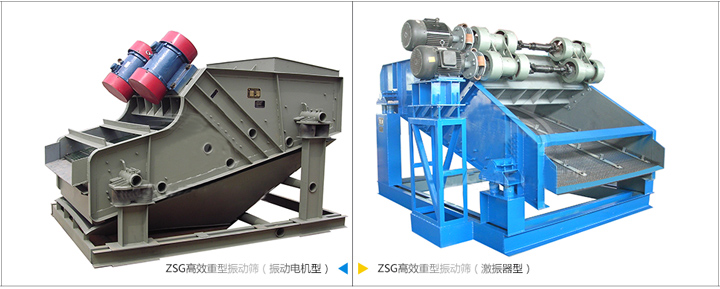

矿用振动筛根据动力装置可分为电机型和激振器型两种：

矿用振动筛根据结构可分为敞开型和封闭形两种：

敞开型（ZSG-□×□）为座式，无防尘盖板结构，用于大筛分能力，无粉尘污染的颗料物料的筛分作业。

封闭型（ZSGB-□×□）为座式、全封闭结构，用于大处理量，有粉尘污染的颗粒物料的筛分作业。

ZSG矿用振动筛工作原理：

ZSG矿用振动筛是利用两个振动电机同步反向放置，使激振器产生反向激振力，从而使筛体带动筛网做纵向运动，使振动筛上物料受激振力而周期性向前抛出一个射程，小于筛孔的物料透筛而落到下层，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成物料的筛分、分级作业。

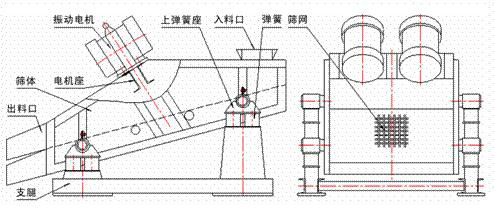

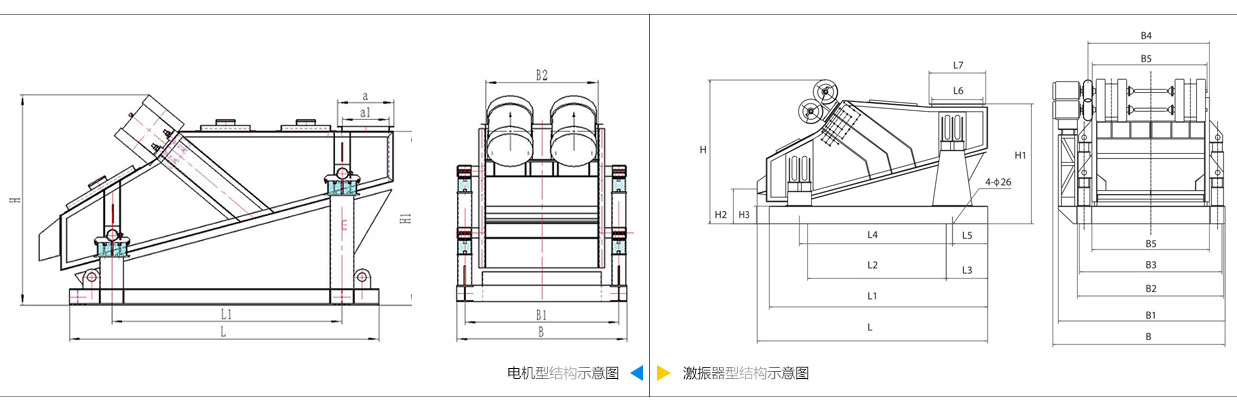

矿用振动筛设备原理（电机型）

矿用振动筛设备原理（激振器型）

ZSG矿用振动筛主要特点：

1、整机为水平或带一定角度安装，避免物料在筛分过程中出现卡孔堵塞等现象。

2、动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同生产环境需要

3、筛面有金属编织网、棒条、冲孔等多种形式，筛面既有单层结构也可多层布置，满足不同筛分作业要求（对于有粘性的矿物，应采用橡胶、聚氨酯这类弹性较大的筛面材料，保证筛上物料松散。）

3、可通过调整偏心块夹角改变设备振幅以达到需要的筛分效果。

4、备件数量少，更换容易，使用寿命长。

5、2.4米以上设备可搭配布料器同时使用，保证筛面物料均匀。

6、筛分效率高，筛分处理能力可达600吨/时。

ZSG重型筛(矿用振动筛)技术参数表：

电机振动式

处理量可达460吨/时

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	配用电机
	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

激振器振动式

处理量可达600吨/时

型号	筛面面积（m2）	给料粒度（mm）	处理量（t/h）	双振幅（mm）	激振器型号	功率（kW）	电压（V）
ZSG1536	5.4	<200	50-360	8-12	JZ-75-6	2×4.0	380
ZSG1540	6		50-400		JZ-75-6	2×4.0
ZSG1836	6.48		60-460		JZ-100-6	2×5.5
ZSG1848	8.64		80-500		JZ-130-6	2×5.5
ZSG2040	8		80-560		JZ-130-6	2×5.5
ZSG2050	10		90-600		JZ-160-6	2×7.5
2ZSG1536	5.4		50-360		JZ-160-6	2×5.5
2ZSG1540	6		50-400		JZ-100-6	2×5.5
2ZSG1836	6.48		60-460		JZ-130-6	2×5.5
2ZSG1848	8.64		80-500		JZ-180-6	2×7.5
2ZSG2040	8		80-560		JZ-180-6	2×7.5
2ZSG2050	10		90-600		JZ-200-6	2×7.5

ZSG矿用振动筛结构：

ZSG系列矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

ZSG系列矿用重型振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。

减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

ZSG矿用振动筛应用范围：

ZSG矿用振动筛广泛应用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料筛选分级。

ZSG矿用 须知：

矿用振动筛在选型和订货时应说明筛网层数、筛面倾角、筛网结构（编织、冲孔、棒条等）、网孔规格、处理量、物料名称、入料粒度、出口方向、材质、电机侧装或上装等需求，另外，我公司可根据客户要求定制各种型号的矿用振动筛。
