滚筒筛

一、滚筒筛视频

二、滚筒筛产品概述

滚筒筛也叫滚筒筛沙机，滚筒筛分机，它的主体部分是筛分筒，有若干个圆型状沙王组成，过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出，以此来完成物料的分级筛选。

滚筒筛有梳型清筛装置，在筛分过程可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果，60-200目筛网，动力0.75-3KW，产量：500-1500KG／小时。

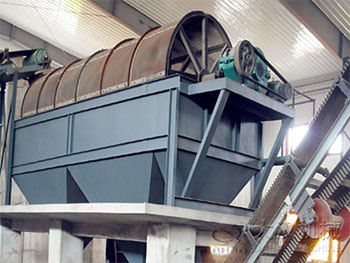

三、滚筒筛图片

四、滚筒筛原理

当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。

滚筒筛的设计原理

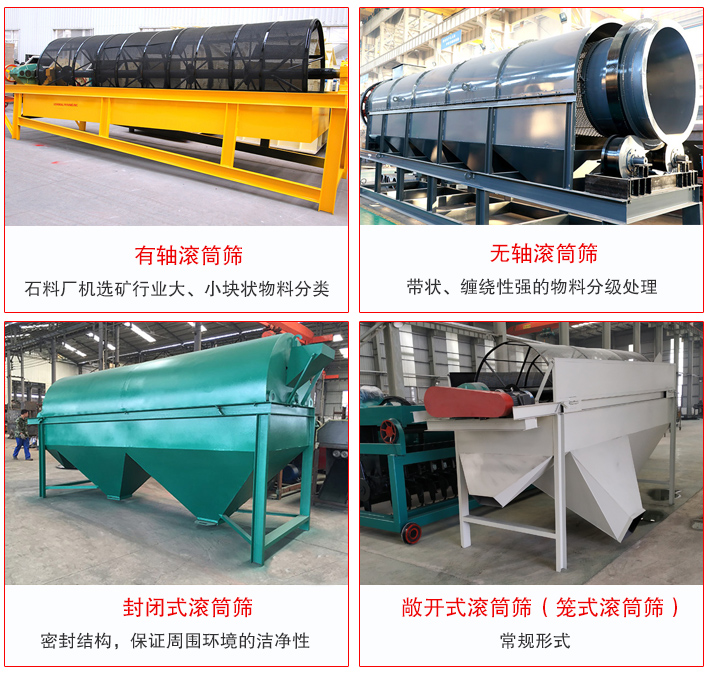

五、滚筒筛分类

1、根据有无中心轴结构进行分类

有轴的滚筒筛可以筛分颗粒状，粉体，板结块状的物料，而无轴滚筒筛采用无轴设计，可以对易缠绕、体积较大、有大的冲击量的物料的筛分与筛选，产量与有轴相比会提高20%。

2、根据外形结构进行分类

以分为封闭式与敞开式（笼式滚筒筛），封闭式的滚筒筛可以保护周围环境的干净，同时也可以保护筛分的物料不受外界环境的影响。

六、滚筒筛技术参数

型 号	出力 (t/h)	功率 (kw)	筛筒直径 (mm)	筛筒长度 (mm)	入料粒度 (mm)	筛下粒度 ((mm)	外型尺寸 (长×宽×高mm)
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700
GTS1020	100	4.0	1000	2000			3390×1400×2140
GTS1225	160	5.5	1200	2500			4146×1600×2680
GTS1530	250	7.5	1500	3000			4460×1900×2820
GTS1545	350	11	1500	4500	≤400		5960×1900×3080
GTS1848	450	15	1800	4800			6500×2350×4000
GTS2055	600	22	2000	5500			7500×2550×4800
GTS2265	800	30	2200	6500			8500×2750×5000

注：1、外型尺寸是按筒体长计；

2、处理量是按大孔径计算；

3、倾斜角度和每节长度视物料不同而不同；

4、质量按筒体长且使用编织网时计；

5、物料大块所占比例不超过10%。

七、滚筒筛性能特点

1、采用旋转式筛分方法，物料在滚筒内不断翻转滚动，有效减少了筛网堵塞现象。

2、筛筒直径为1000-2200mm，筛筒长度为1500-6500mm，产量为每小时50-800吨。

3、安装倾斜角小，不易堵塞，主要用于用于粉状物料的分级，在作业过程中，筛滤效果好，筛分效率高达95％以上。

4、整个筛分筒可以用密封隔离罩所密封，清除了筛分过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染。

5、滚筒筛筛网是由若干个圆环状扁钢组成，规格为16mm×12mm，其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。

6、物料与旋转筛网所产生的噪音完全由密封防尘罩隔离，使噪音无法传递到设备外部，从而降低了设备噪音。

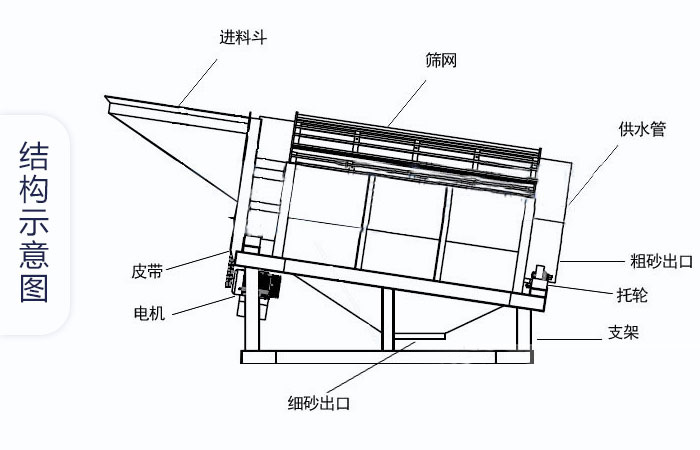

八、滚筒筛结构图纸

滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。

九、滚筒筛和振动筛的优缺点对比

筛型项目	滚筒筛	平面振动筛	悬臂振动筛
适用煤种	各类煤种	不含杂质的煤种	不含杂质的煤种
进煤方式	多种，按实际情况而定	只适应皮带、漏斗，进煤口尺寸固定	只适应皮带、漏斗，进煤口尺寸固定
筛分方式	旋转	振动	振动
筛分效率	95%以上	10%－70%,视煤质水分情况定	10%－80%,视煤质水分情况定
筛分量	达到100%MCR，不受限制	10%－80%MCR,视煤质水分情况定	10%－80%MCR,视煤质水分情况定
下料粒度	6－30mm,可任意调整	下料粒度不能任意调整且有超标现象	下料粒度保证度不好，有超标现象
大型化	尺寸限制较，小易于大型化	大型化受尺寸、筛分效率等限制	大型化受尺寸效率和悬臂材料等限制
能耗	小，是其它筛型的50%	大	较大
噪音	带密封隔离罩，噪音低	高	高
设备寿命	长	短	短
清筛机构	有	无	无
工作环境	好，有密封隔离罩	差，无密封隔离罩	差，无密封隔离罩
劳动强度	小，无须定期清筛清洁地面煤	大，设备运行时间长，清筛清洁地面煤	大，设备运行时间长，清筛清洁地面煤
维修及易损件	维修量小，易损件仅更换轴承	维修量大易损件多，筛网、振动电机	维修量大易损件多，筛条、振动电机
对锅炉上煤保证值	100%	不能完全保证	不能完全保证

十、滚筒筛适用范围

滚筒筛物料的颗粒大小进行分级处理，广泛应用于电力、矿山、冶金、建材，化工等生产行业。

1、石料场中用于大小石子分级以及分离出泥土和石粉。

2、沙石场中用于沙石分离。

3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

4、化工行业、选矿行业用于大小块状物分级及分离粉状物质。

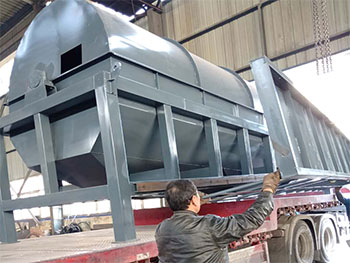

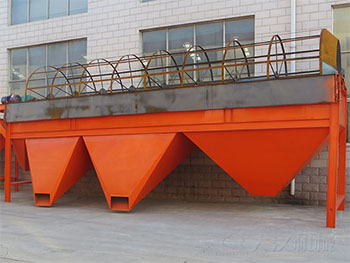

十一、滚筒筛客户案例
